그만큼 HOWO TX 건식 진공 탱크 트럭 이 차량은 분말 및 과립형 자재 운송을 위해 설계된 다목적 차량입니다. 350마력의 시노트럭 MC07H 엔진과 HW15710L 변속기를 장착한 이 트럭은 총 25m³의 탱크 용량을 갖추고 있으며, 밀도가 0.48톤/m³인 비산회를 운송할 수 있습니다. 탱크, 진공 펌프, 공기 압축기, 리프팅 실린더, 여과 시스템, 유압식 아웃리거, 흡입 및 배출 배관 등 다양한 특수 장비를 갖추고 있습니다.

이 장비는 진공 펌프의 부압 흡입과 스크류 압축기의 양압 배출을 이용한 이중 모드 진공 흡입 및 압력 배출 시스템을 사용하여 효율적인 자재 이송을 가능하게 합니다. 트럭 상부에는 다층 백필터와 사이클론 분리기로 구성된 이중 여과 시스템이 적용되어 99.9%의 집진 효율을 달성합니다. 후방에 위치한 전자 제어 박스는 작동을 제어하고 압력계와 회전계를 모니터링합니다. 시멘트, 비산재와 같은 분말 형태의 자재 이송은 물론 산업 폐기물 수거에도 적합합니다.

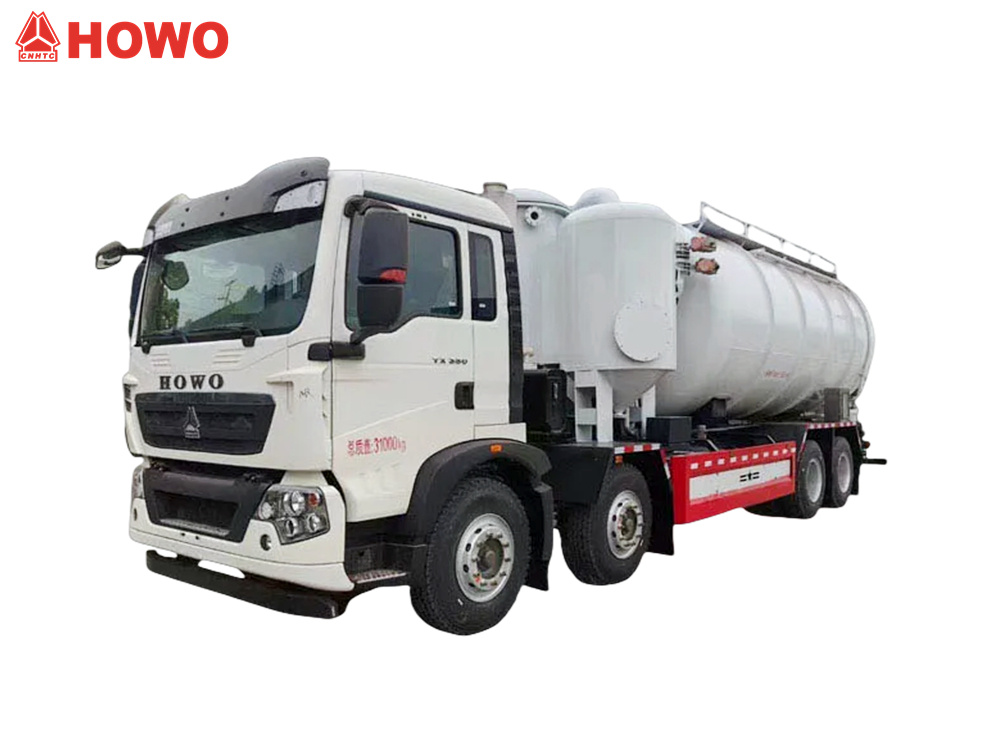

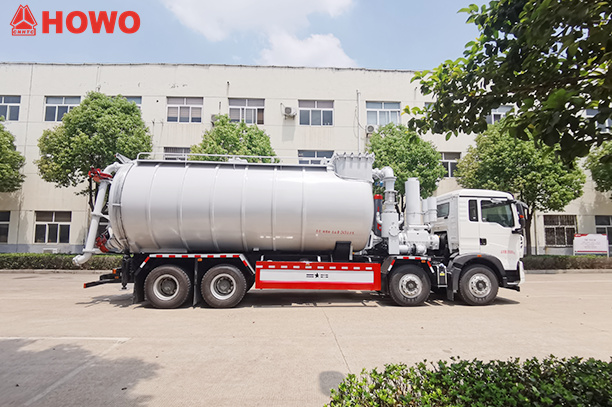

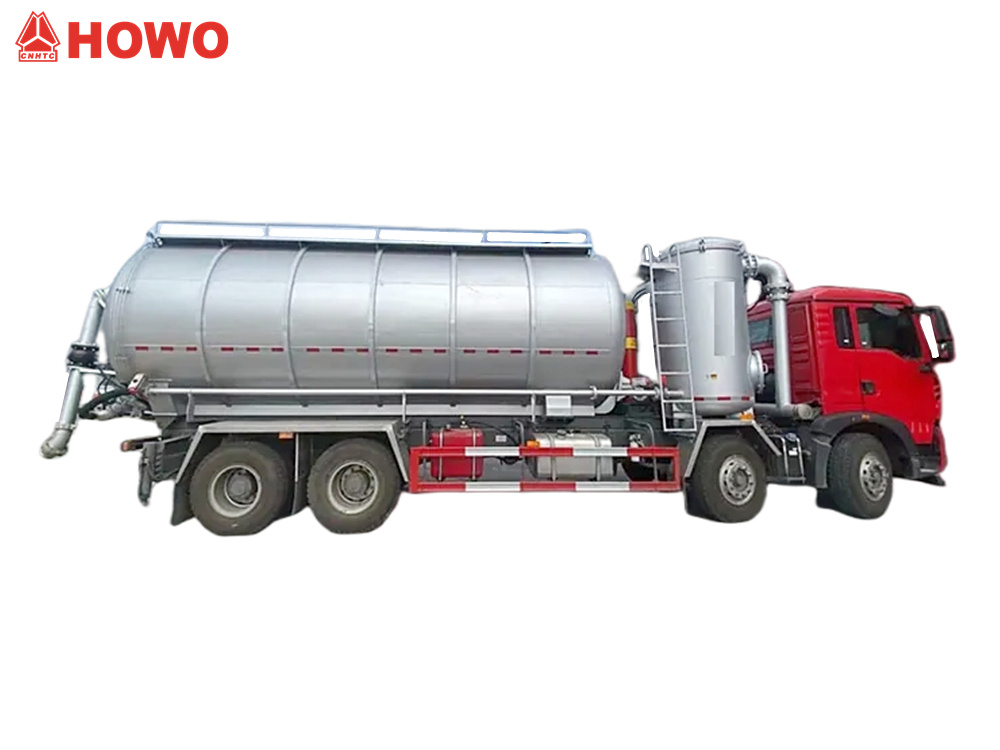

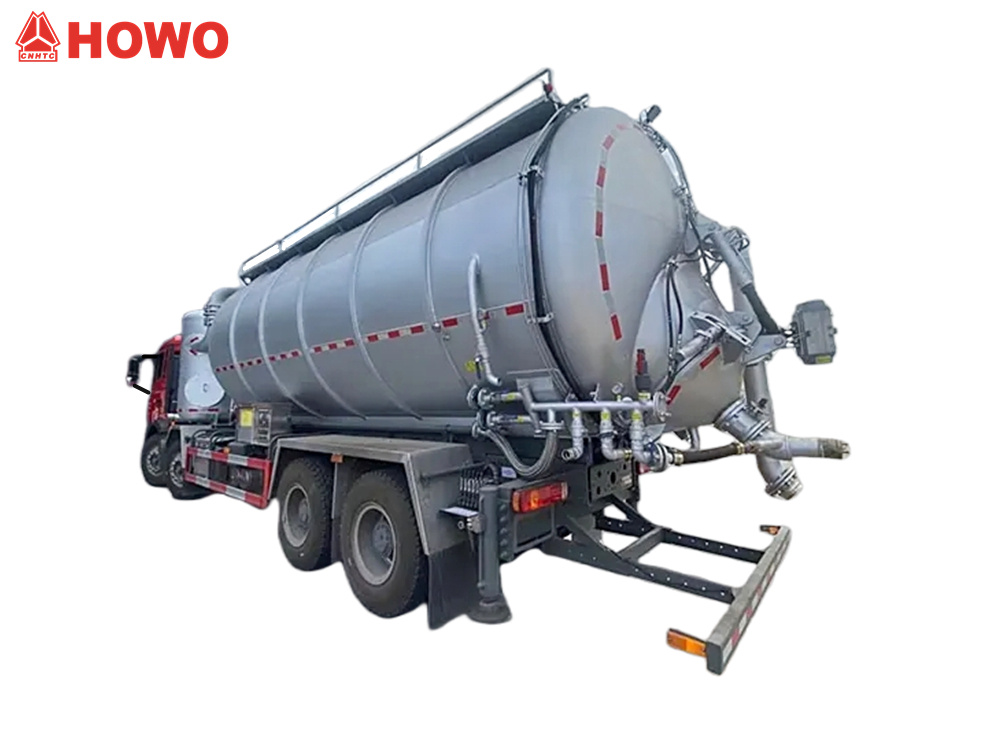

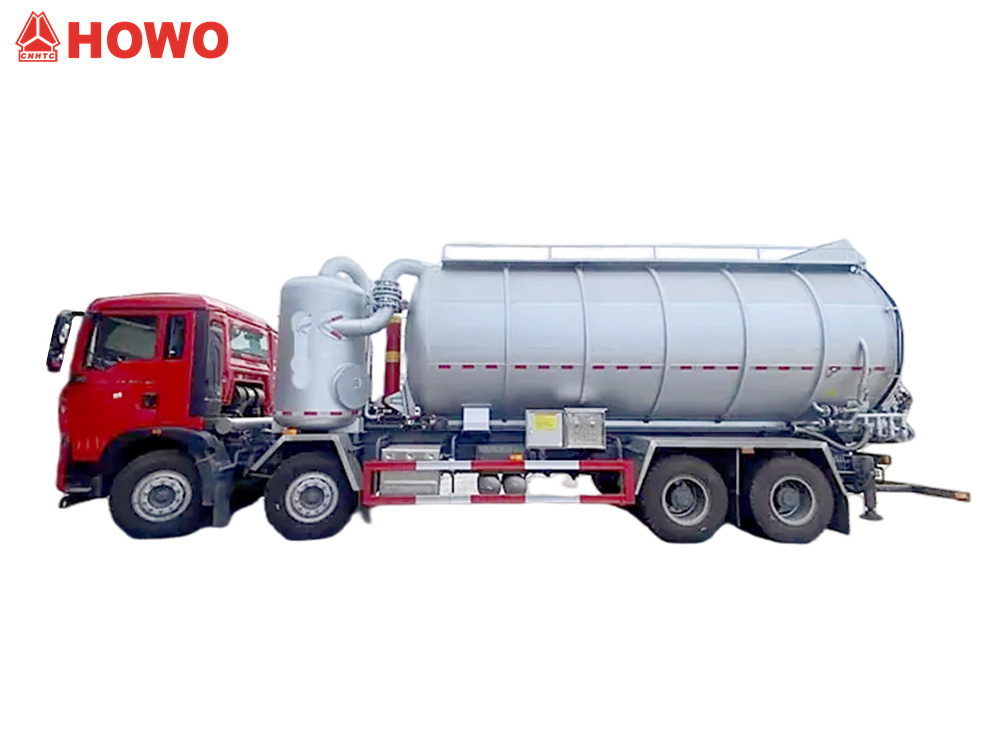

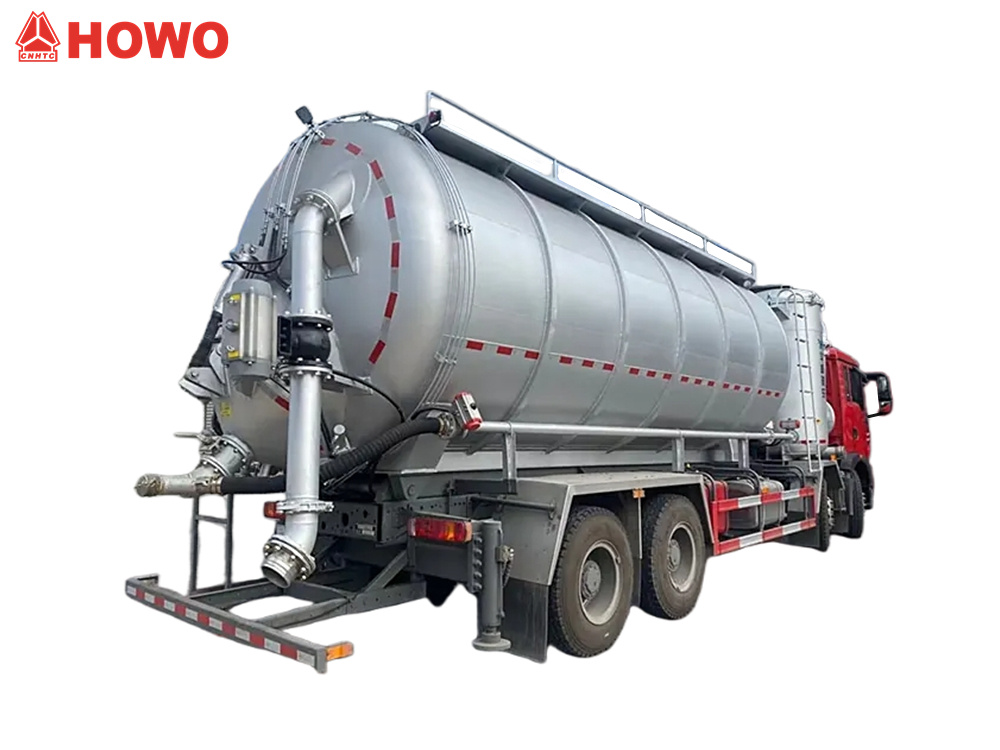

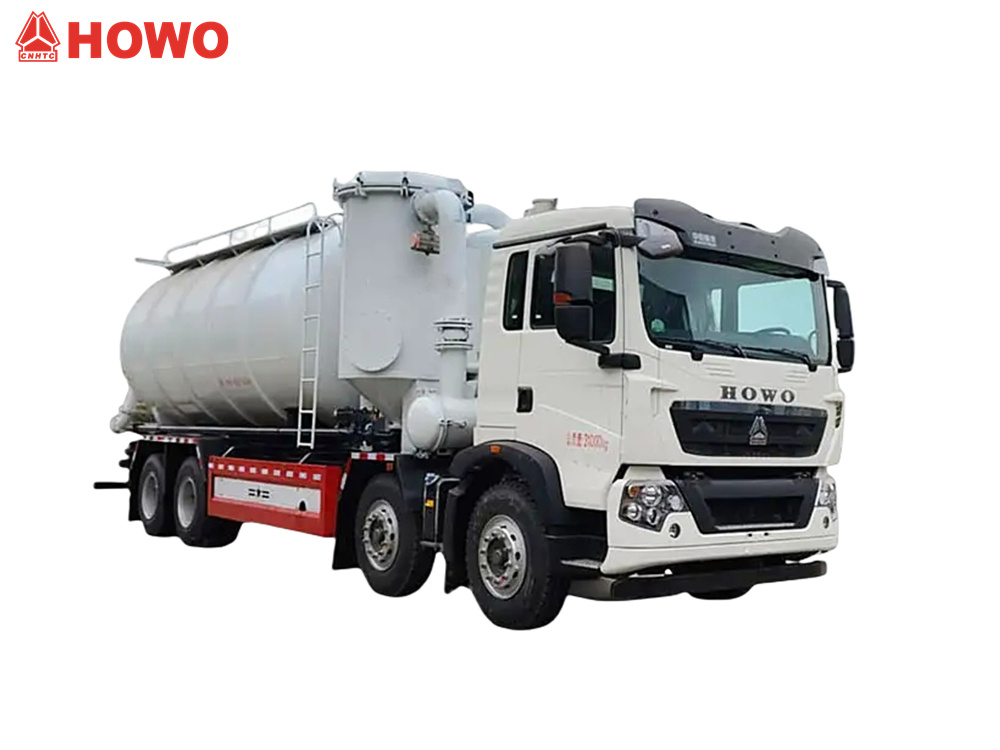

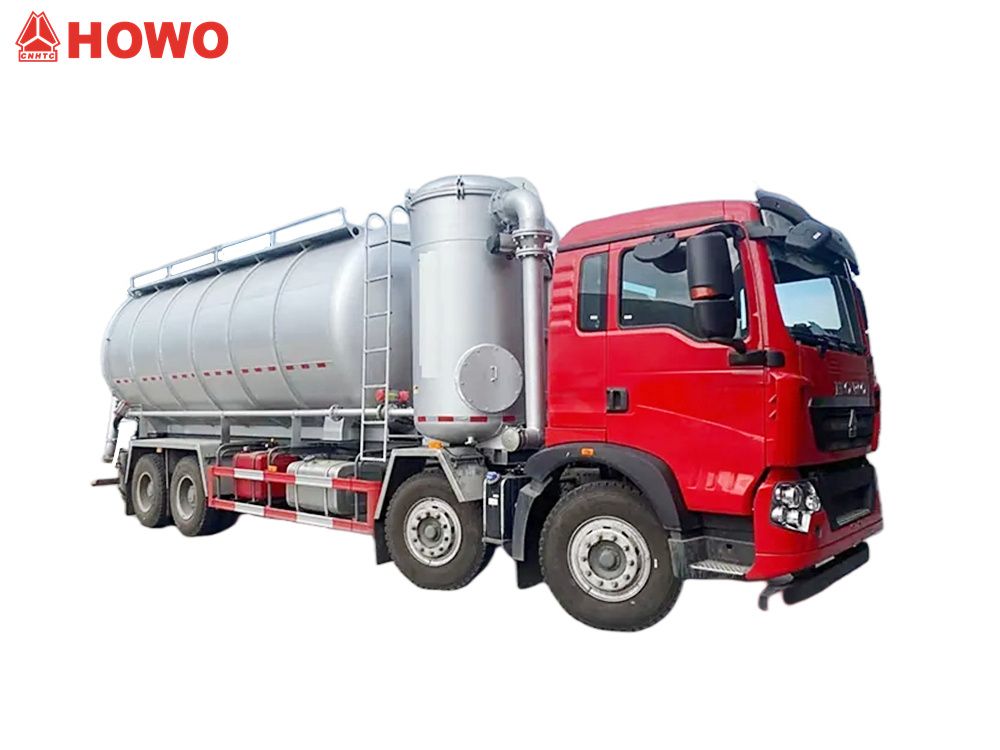

*HOWO 8x4 25000L 건식 진공 흡입 트럭

하수 진공 청소기압력 전달 트럭*

저희 공장은 트럭 분야의 전문 제조업체입니다.
모든 제품은 새 제품이며 고품질임을 보장합니다.

»Ⅰ.제품 정의 및 소개:

제조업체:CS 트럭 그룹 리미티드

흡입 및 압력 컨베이어 트럭흡입 및 배출 트럭이라고도 하는 이 장비는 야금, 화학 공학, 에너지, 건축 자재, 석탄, 광업 및 항만 운송과 같은 산업 분야에 적합합니다. 다양한 작업 조건에서 거의 100가지 종류의 분진 및 분말 물질을 수집, 이송 및 운송하는 데 사용됩니다. 제철, 제강, 소결, 코크스, 원료, 제련 탈규소, 알루미늄 분말, 시멘트, 광물 분말, 석회석 분진 및 혼합 분진과 같은 분진이 발생하는 물질을 운송할 수 있습니다.

» Ⅱ.HOWO 25CBM 건식 진공 흡입기 제품 사양트럭:

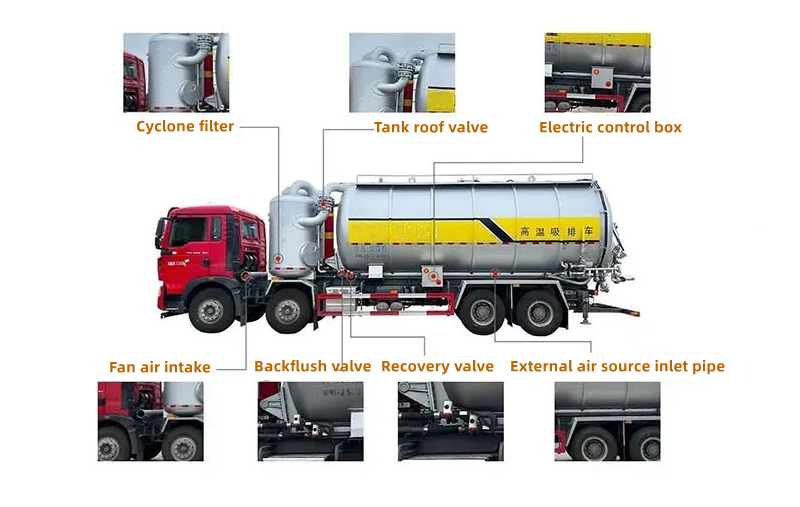

» Ⅲ.제품세부

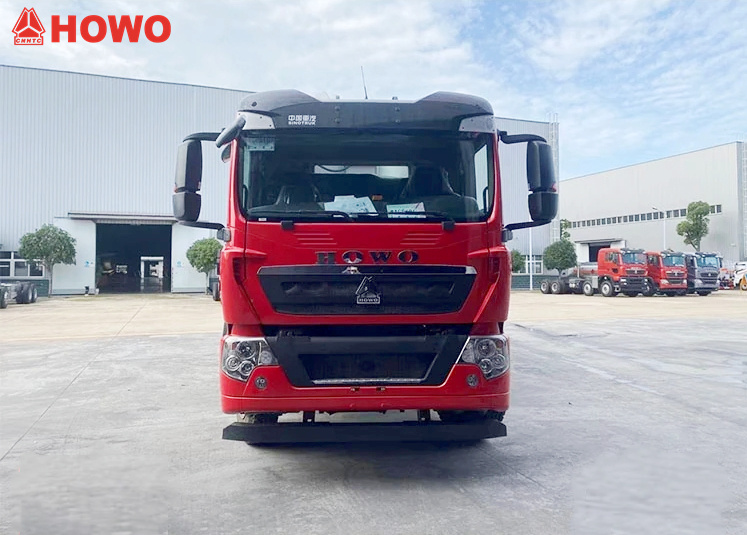

섀시 구성

1. 기본 섀시: HOWO TX350 8을 수정함×4개의 대형 트럭 섀시



2. 휠베이스: 1800mm, 4600mm, 1350mm의 3축 초장축 설계



3. 파워트레인:

• 엔진: 시노트럭 MC07H.35-60 디젤 엔진

• 정격 출력: 350마력/257kW

• 배출량: 7.36L, 유로 VI 배출 기준 충족



4. 전송: HW15710L 10단 수동 변속기

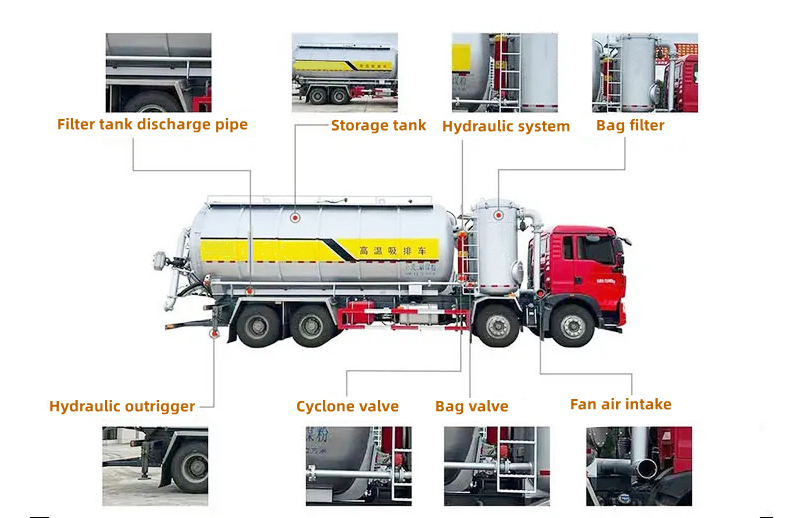

상단 장착 시스템

1. 탱크 시스템

• 유효 용량: 25 세제곱미터 (전면 진공 흡입실과 후면 압력 배출실이 분리된 설계)



• 작동 모드:

 진공 흡입: SK-15 진공 펌프를 사용하여 음압 흡입을 구현합니다(최대 진공도 -0.093 MPa).

 압력 배출: BDW-10/2 스크류 공기 압축기(정격 압력 0.2 MPa)를 사용하여 양압 배출이 가능합니다.

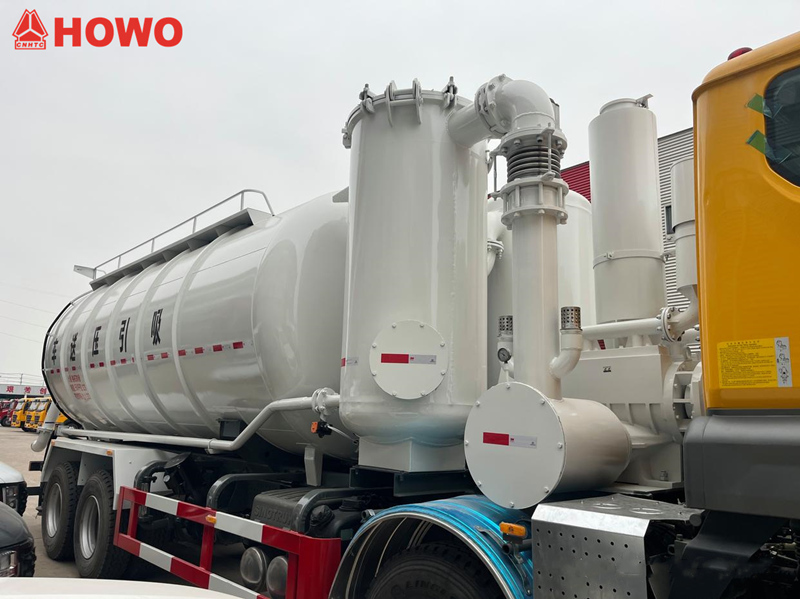

2. 여과 시스템

• 백필터: 상단에 완전히 장착되고 덮개가 있는 백필터로, 여과 정확도는 다음과 같습니다. ≥5 μm

• 역세척: 펄스 역세척 밸브가 장착되어 자동 및 수동 세척 모드를 지원합니다.



3. 유압 및 보조 시스템

• 유압식 아웃리거: 4점식 유압 안정화 아웃리거

• 공기 시스템: 외부 공기 공급 흡입 파이프가 장착되어 있습니다.

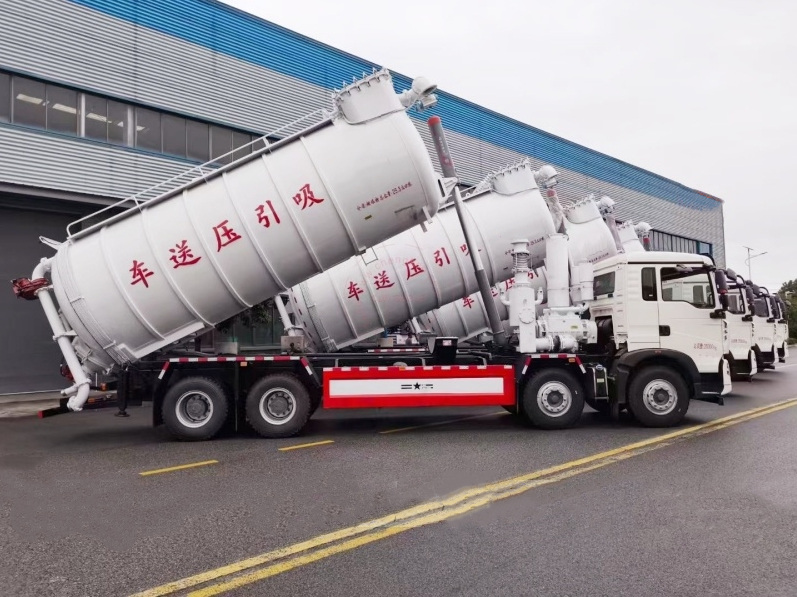

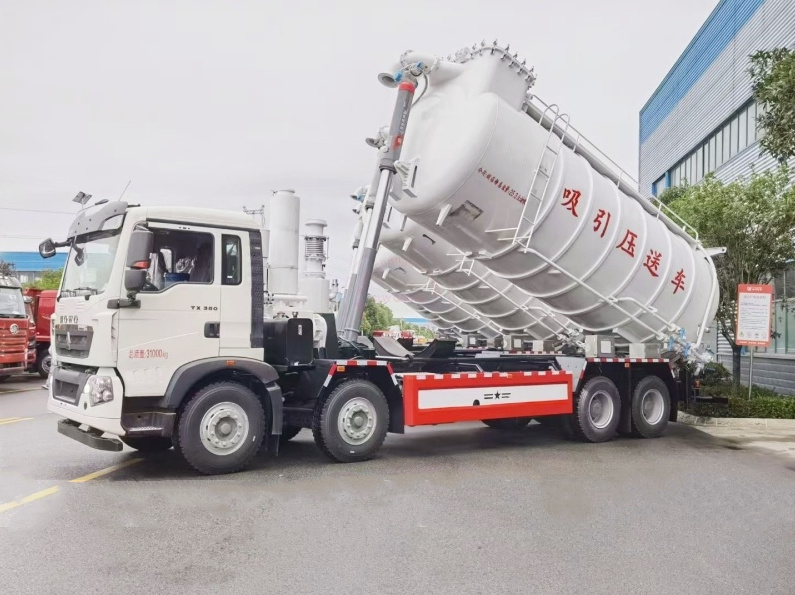

• 리프팅 메커니즘: 유압 실린더로 구동되는 탱크 리프트(최대 리프팅 각도 55도)°)

• 냉각 시스템: 진공 펌프 및 공기 압축기용 독립형 수냉 순환 시스템

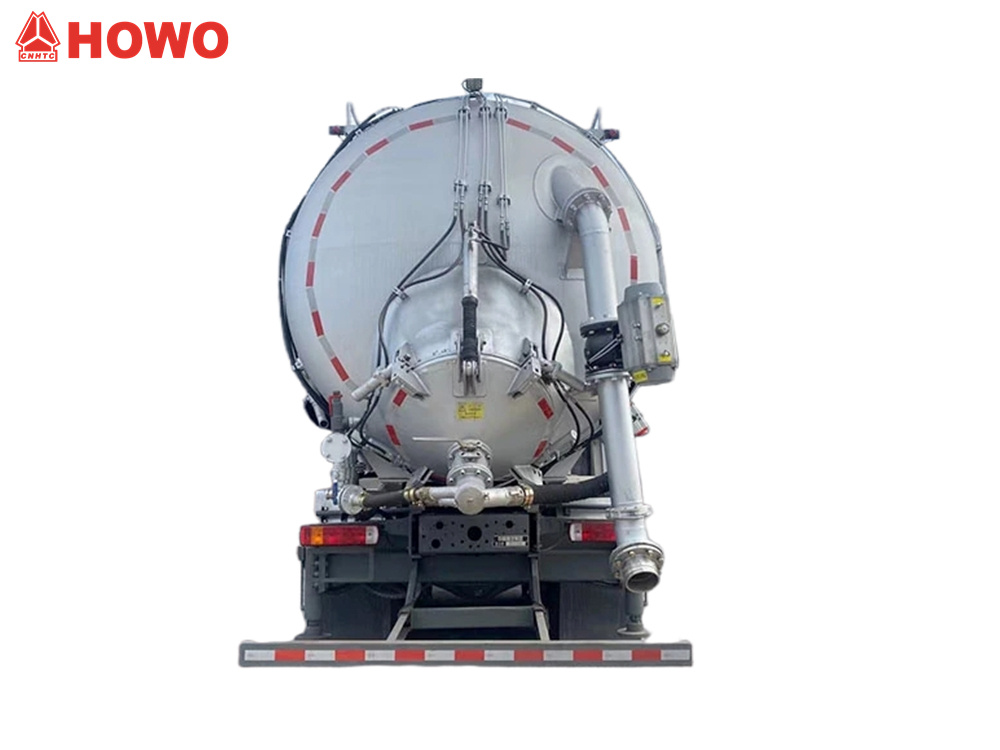

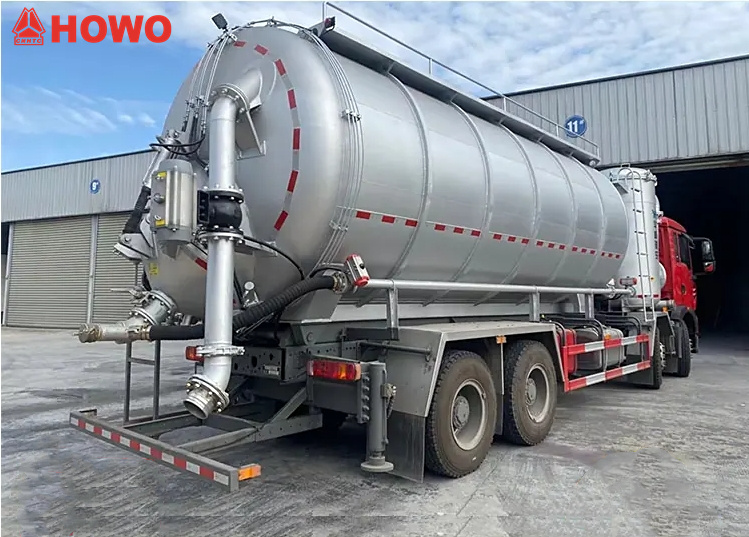

4. 배관 시스템

흡입 및 배출 배관: DN150 내마모성 고무 호스 흡입관(길이 6m, 퀵 커넥터 포함); N100 탄소강 강성 파이프 배출관(버터플라이 밸브 제어 포함)



안전 장치: 과압 방출 밸브, 진공 회로 차단기

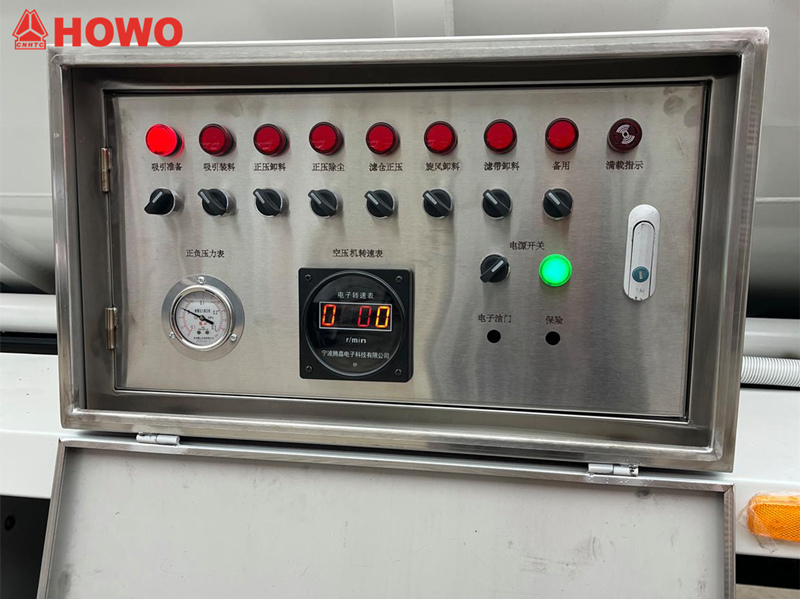

5. 전자 제어 시스템

HOWO 8×4개의 25세제곱미터 흡입 및 가압 컨베이어는 정밀한 작동 제어를 위해 다양한 기능 버튼과 디스플레이 장치를 통합한 지능형 전자 제어 패널을 갖추고 있습니다.



1. 기능 버튼 영역: 흡입 준비, 흡입 부하, 양압 배출, 양압 집진, 필터 챔버 양압, 사이클론 배출, 필터 벨트 배출, 대기 버튼, 전자식 스로틀



2. 상태 표시 영역: 최대 부하 표시기





3. 계기판 표시 영역: 양압 및 음압 게이지, 컴프레서 회전 속도계

»Ⅳ. 작동 원리

이 차량은 진공 펌프를 이용하여 음압을 발생시켜 분말 및 과립형 물질을 진공 상태로 탱크 안으로 빨아들입니다. 분진 제거 및 여과 시스템은 혼합된 공기 흐름에서 2차 오염 물질을 분리 및 제거합니다. 탱크를 들어 올린 후, 공기 압축기가 배출 과정에서 양압을 발생시켜 밀폐된 고압 배출 방식을 통해 2차 오염 물질을 전용 저장 용기에 배출합니다. 전체 작업은 대기 오염을 방지하기 위해 밀폐된 상태에서 수행됩니다. 탱크 상단은 밀봉되어 있어 슬롯을 만들 수 없으며, 후면도 열 수 없습니다.







»Ⅴ.기술적 주요 특징



1. 음압-양압 복합 운전: 진공 펌프의 급속 로딩과 공기 압축기의 고압 언로딩을 결합하여 효율을 40% 향상시킵니다.



2. 모듈형 디자인: 여과 시스템, 탱크 및 발전 장치는 유지 보수를 위해 독립적으로 분해할 수 있습니다.



3. 지능형 제어: PLC 제어 박스가 장착되어 있어 흡입 및 배출 과정을 원터치로 조작할 수 있습니다.

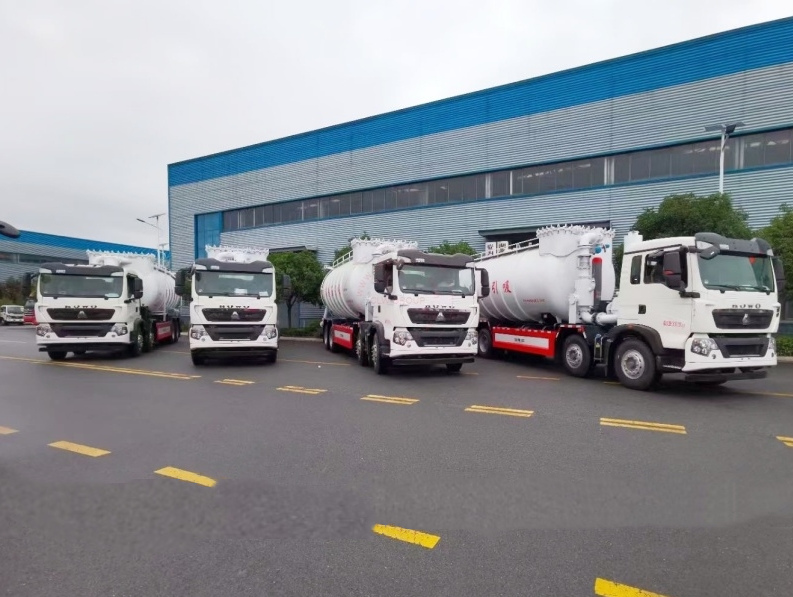

» Ⅵ.대량 배송
