HOWO NX 콘크리트 믹서 트럭의 구조 및 작동 원리

HOWO NX 콘크리트 믹서 트럭은 HOWO NX 섀시를 기반으로 제작되었으며, 건설, 도로, 교량 및 기타 토목 공사 현장에서 콘크리트 운반 및 혼합을 위해 특별히 설계된 차량입니다. 이 차량은 HOWO NX 섀시와 상부 구조의 두 가지 주요 부분으로 구성되며, 상부 구조는 섀시 시스템, 유압 시스템, 혼합 드럼, 배출 시스템, 세척 시스템, 제어 시스템, 롤러 시스템 및 주입 시스템의 8가지 시스템으로 세분화됩니다.

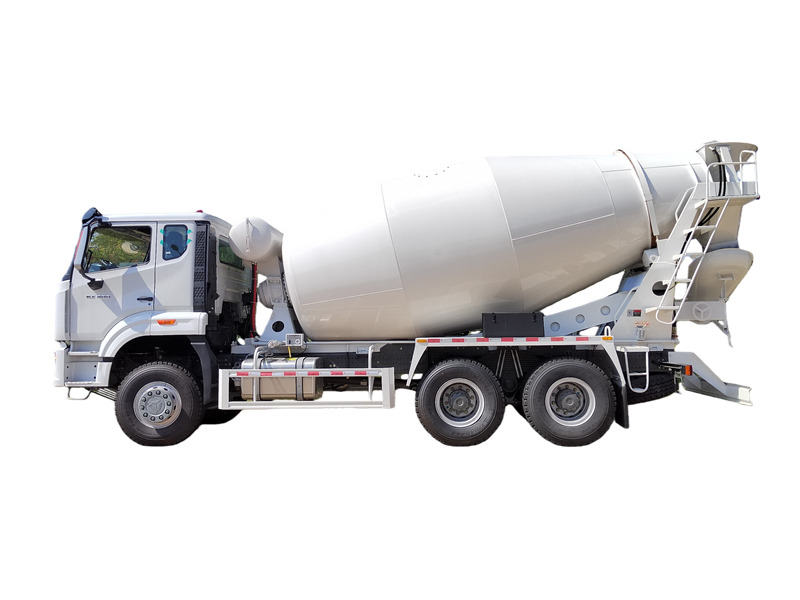

차대	HOWO NX 6×4
엔진	WP12.400, 400마력, 디젤 엔진
믹서 드럼 볼륨	8CBM
재료	망간강 Q355
공급 속도	≥3m3/분
방전 속도	2m 이상3/분
퇴원 잔류율	≤0.5%
물탱크 용량	400리터

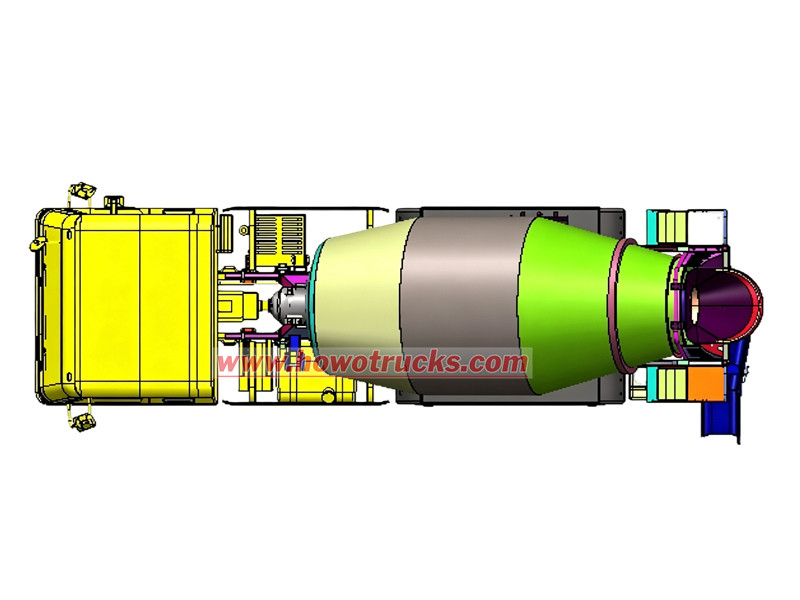

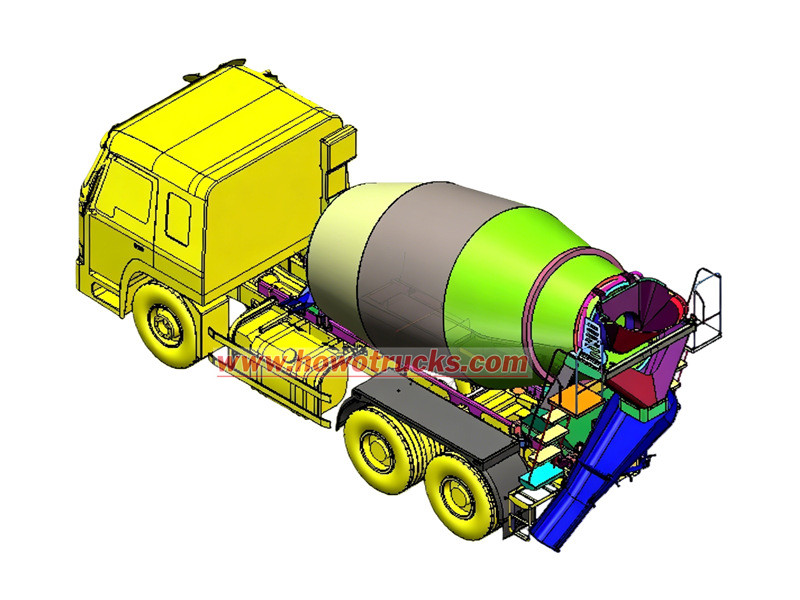

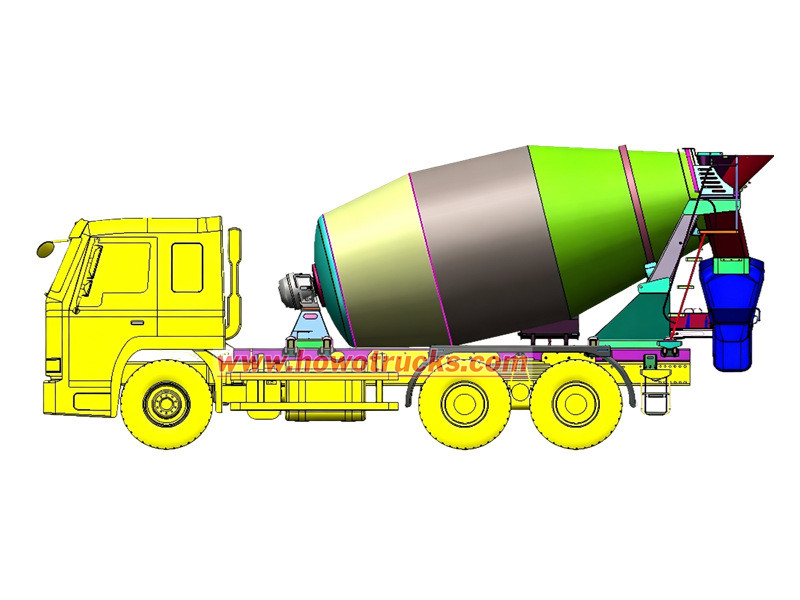

HOWO NX 트랜짓 믹서 트럭 도면

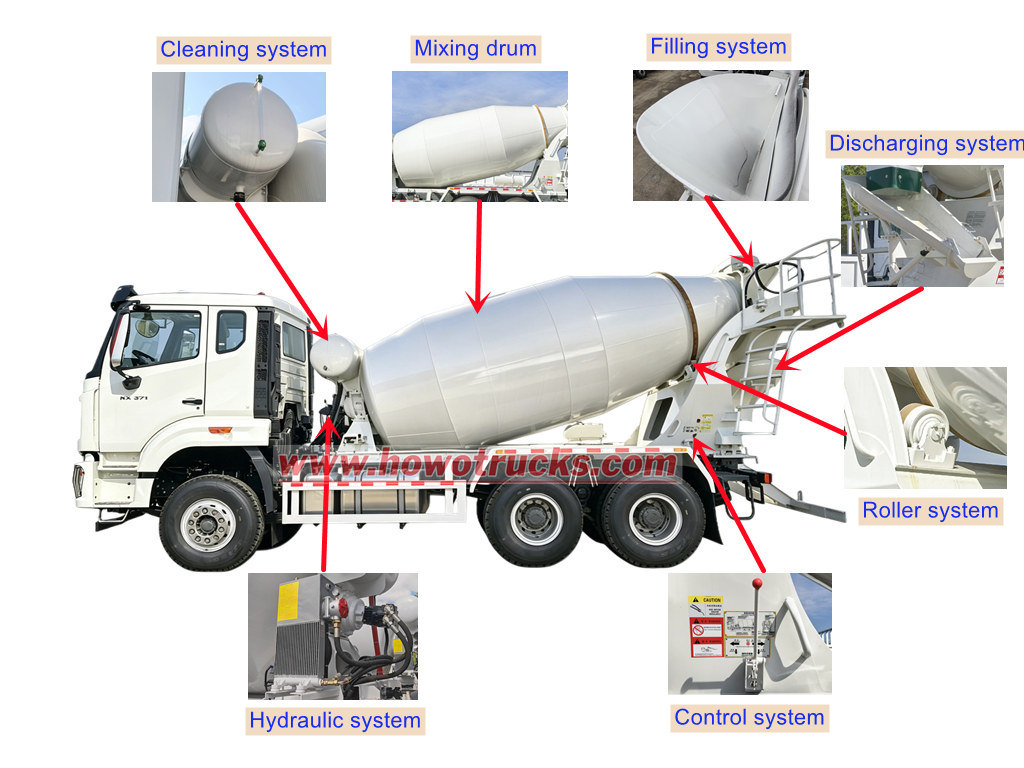

HOWO 믹서 트럭 각 시스템의 주요 기능

1. 섀시 시스템: 차량의 기초를 형성하고 콘크리트를 운반하는 역할을 담당합니다.

2. 유압 시스템: 엔진에서 동력을 받아 유압 에너지로 변환한 다음, 유압 모터를 통해 기계 에너지를 출력하여 혼합 드럼을 구동합니다.

3. 드럼 믹싱: 내부에는 재료를 혼합하고 안내하는 날개가 있어 콘크리트 저장 용기 역할을 하며, 이는 콘크리트의 경화 및 재료 분리를 방지하는 데 매우 중요합니다.

4. 배출 시스템: 주 배출 슈트와 보조 배출 슈트, 그리고 잠금 막대가 포함되어 있습니다. 보조 슈트는 주 슈트의 길이를 연장하여 하역 작업을 더욱 쉽게 해줍니다.

5. 청소 시스템: 공압식 급수 방식을 사용합니다. 압력 탱크, 분사건 및 호스에서 나오는 가압수가 투입 호퍼, 혼합 드럼 및 배출 슈트를 세척하여 콘크리트가 굳거나 달라붙는 것을 방지합니다.

6. 제어 시스템: 컨트롤러, 연결축, 플렉시블 샤프트 및 연결 메커니즘으로 구성되어 있으며, 혼합 드럼의 회전 속도와 방향을 제어하는 ​​데 사용됩니다.

7. 롤러 시스템: 믹싱 드럼 뒤쪽에 위치하며 서브프레임에 연결되어 주로 드럼을 지지하는 역할을 합니다.

8. 충전 시스템: 충전 호퍼와 지지 브래킷으로 구성됩니다. 브래킷은 콘크리트 적재 시 발생하는 충격력을 줄여줍니다.

HOWO NX 트랜짓 믹서 트럭의 작동 원리

● 혼합 기능: 주행 중에는 PTO가 유압 펌프, 유압 모터 및 감속기를 통해 엔진 동력을 혼합 드럼으로 전달하여 콘크리트의 균질성을 확보하고 재료 분리를 방지하기 위해 드럼을 1~3rpm의 저속으로 회전시킵니다.

● 충전 기능: 투입 시 혼합 드럼은 6~10rpm의 고속으로 회전합니다. 콘크리트는 투입 시스템을 통해 드럼으로 들어가 나선형 날개에 의해 드럼의 중간 및 하단 부분으로 유도됩니다.

● 방전 기능: 배출 시 드럼은 3~14rpm의 속도로 역회전합니다. 콘크리트는 날개의 나선형 작용에 의해 드럼 입구 쪽으로 밀려나 배출 슈트를 통해 배출됩니다.

● 청소 기능: 브레이크 시스템의 공기 저장소가 물탱크에 압력을 가합니다. 이렇게 가압된 물은 혼합 드럼 내부, 투입구 및 배출 시스템을 세척하는 데 사용됩니다.
