HOWO NX 아스팔트 살포 트럭 사용을 위한 단계별 작동 안내

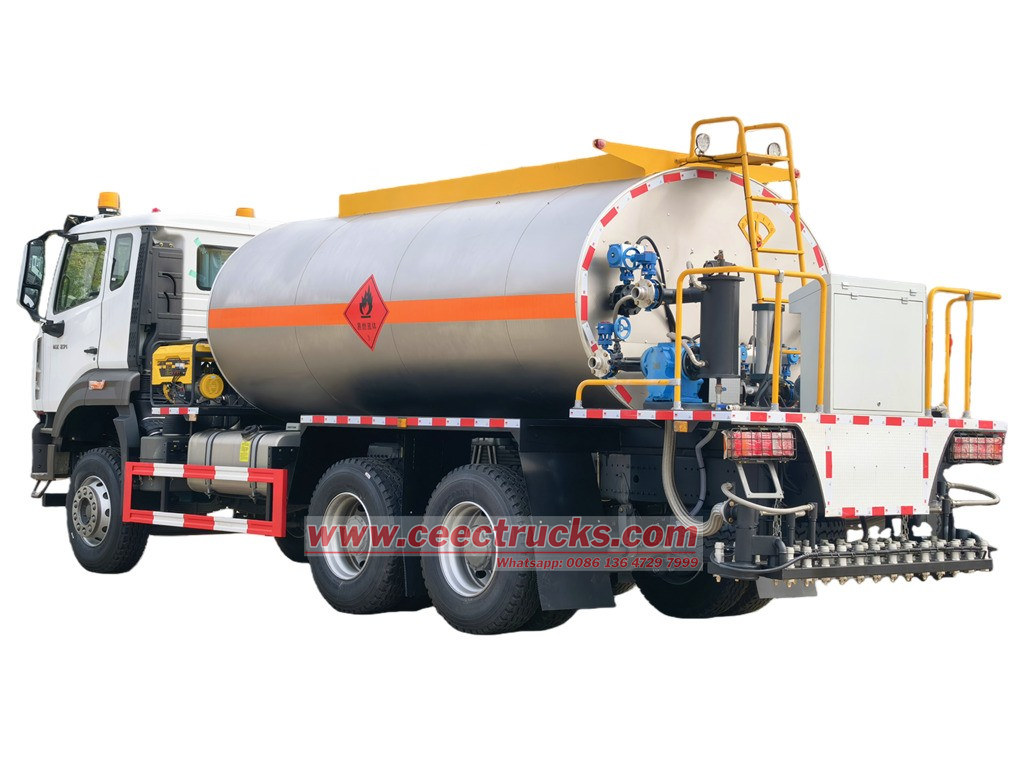

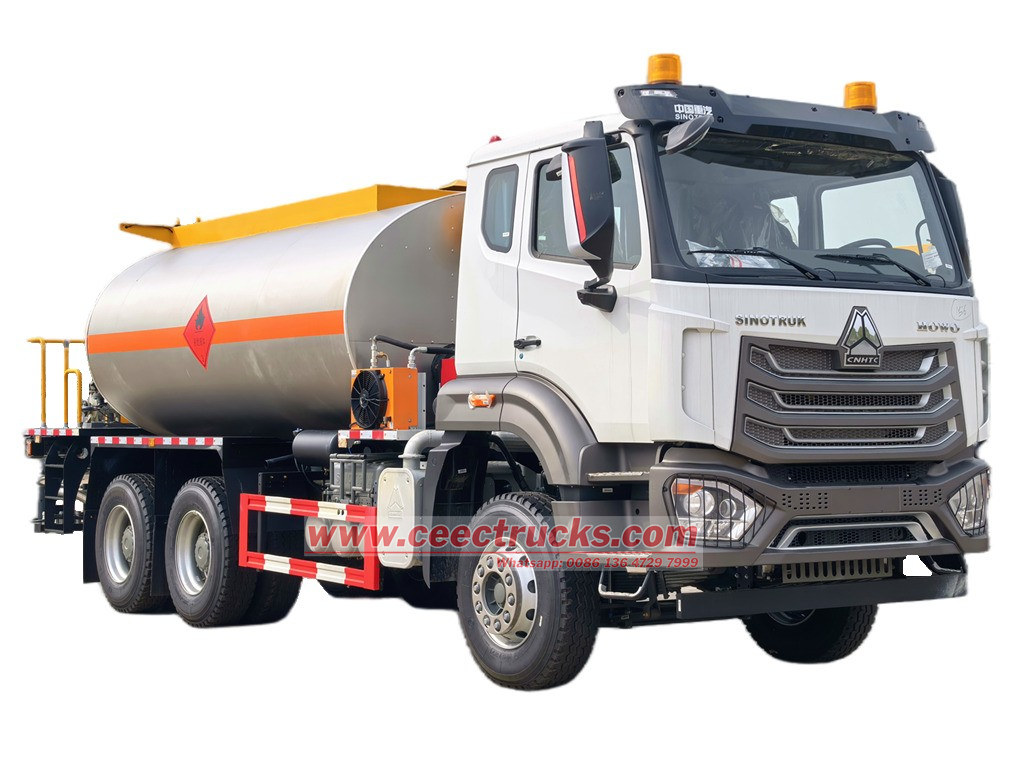

HOWO NX 15000L 지능형 아스팔트 살포 트럭이란 무엇입니까?

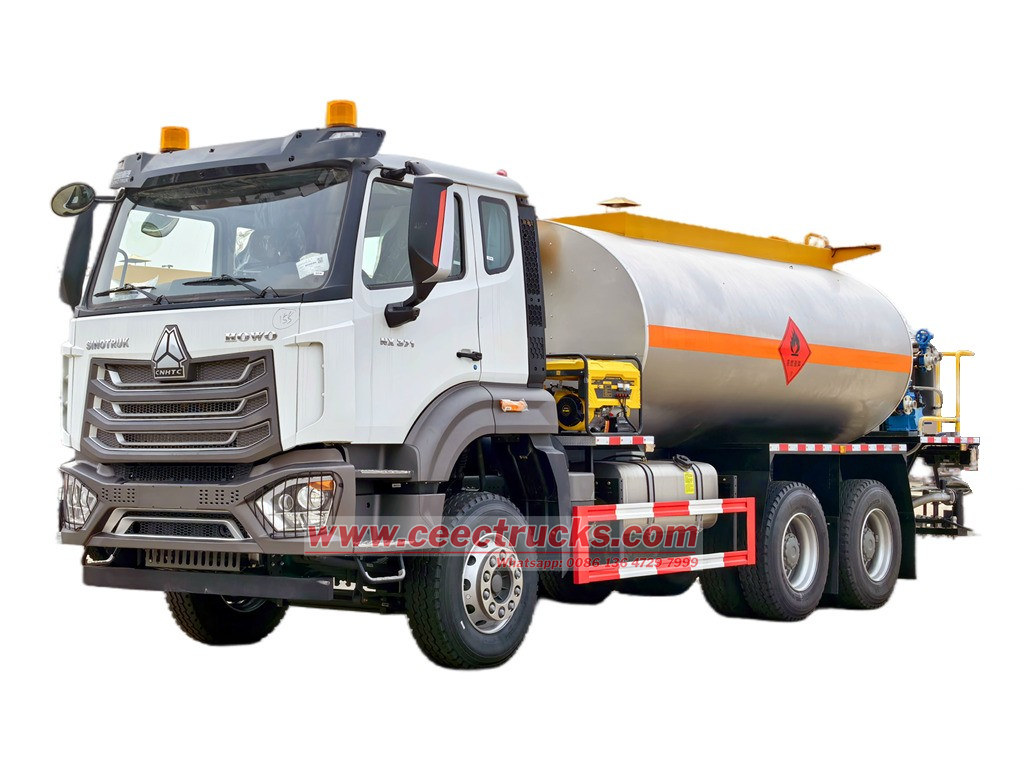

그만큼 시노트럭 HOWO NX 6X4 아스팔트 살포 트럭 이 트럭은 아프리카 나이지리아로 수출하기 위해 설계되었으며, 3800+1350mm의 휠베이스를 갖추고 있습니다. 371마력, 9726cc 배기량의 시노트럭 WD615.47 디젤 엔진, 10단 전진/2단 후진의 HW19710 변속기(연비가 매우 낮고 운전이 편리함), 15m³ 용량의 아스팔트 탱크, RCB38/0.6-80F 지능형 아스팔트 펌프, 허베이 열유 펌프, 이탈리아 G20 버너, 루티안 공압 엔진을 장착했습니다. 개질 아스팔트, 열혼합 아스팔트, 유화 아스팔트 등 다양한 아스팔트 재료를 적재할 수 있습니다. HOWO NX 6x4 지능형 아스팔트 살포 차량 이 장비는 높은 효율성, 지능, 내구성을 통합하여 다양한 도로 건설 시나리오에 적합하며, 도로 건설 프로젝트의 아스팔트 살포 작업에 이상적인 선택입니다.

이름	HOWO NX 역청 유통업체
엔진	웨이차이 WD615.47 디젤 엔진, 371마력, 9726cc
전염	HW19710 수동 변속기
휠베이스	3800+1350mm
타이어	12.00R20
선실	HOWO NX
주행 모델	좌핸들/우핸들
그림	맞춤형 그림 및 로고



상체	아스팔트 탱크 키트
용량	15000리터
재료	고강도 탄소강
역청 펌프	RCB38/0.6-80F, 지능형 타입, 유량 38m3/h 압력 0.6Mpa
난방 시스템	G20 이탈리아 리엘로 디젤 버너 난방 출력 140-200kcal/h 난방유 40-25-160
제어	차량 내부 PLC 제어 박스 후면 통합 제어 박스

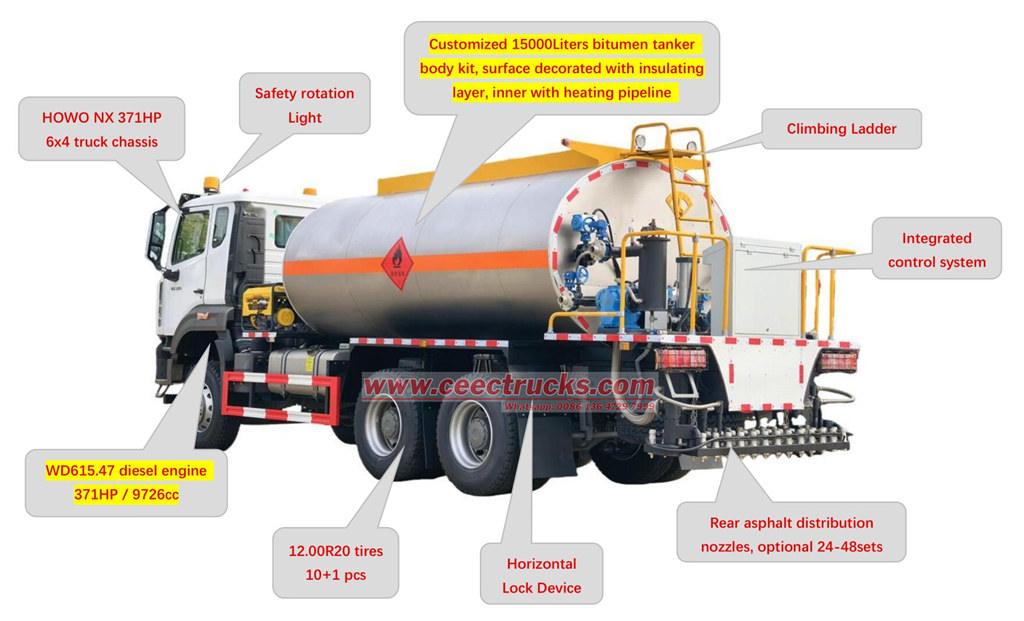

HOWO NX 아스팔트 운반 트럭의 주요 부품은 무엇입니까?

→ 독일 인피니언사의 칩 기반 지능형 통합 제어 장치;

→ 일체형 접이식 연결부가 있는 스프레이 빔;

→ 완전 배관 난방;

→ 기능 기반 분무 개시 기술;

→ 간헐적 분무.

•

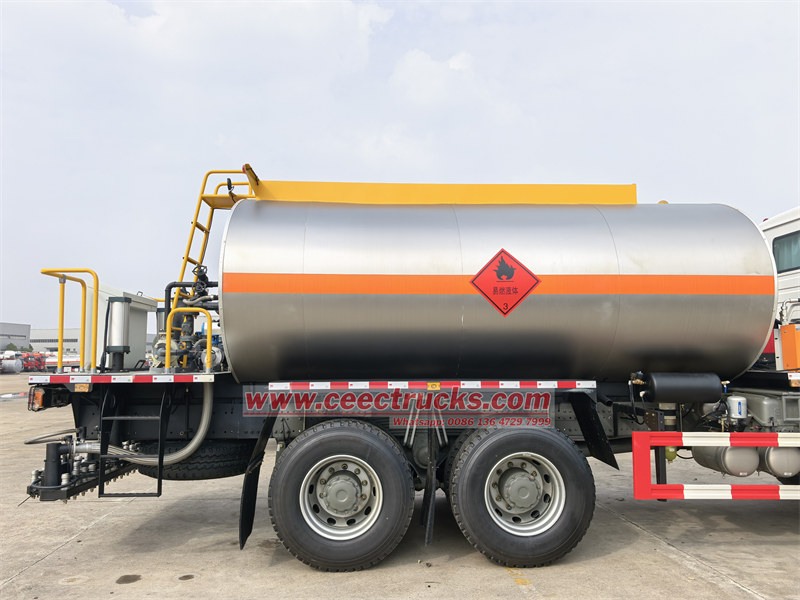

  HOWO 아스팔트 살포 탱크 트럭 키트
•

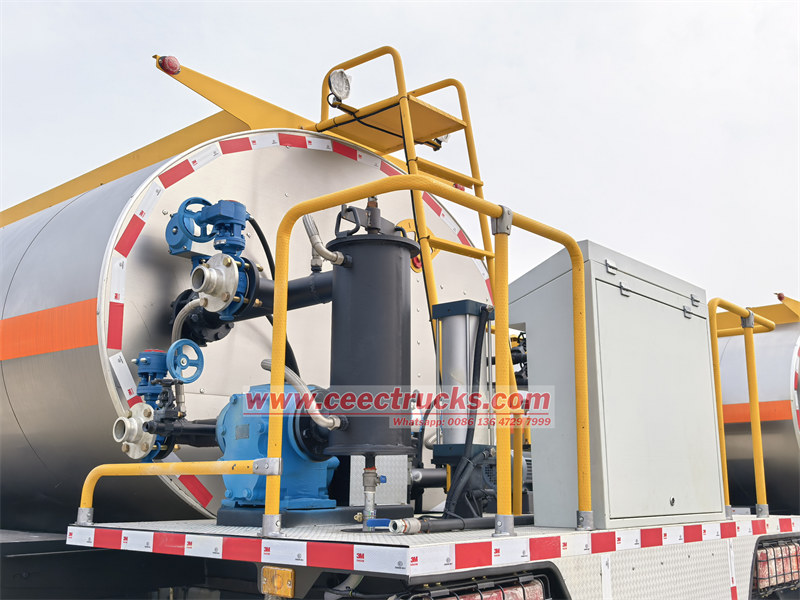

  필요한 부속품이 포함된 후면 플랫폼
•

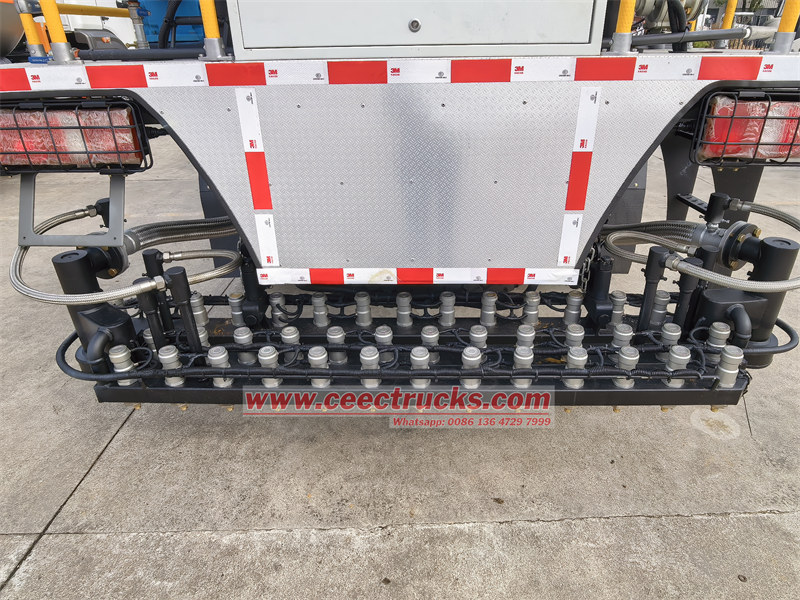

  후방 분사 노즐이 장착된 아스팔트 트럭

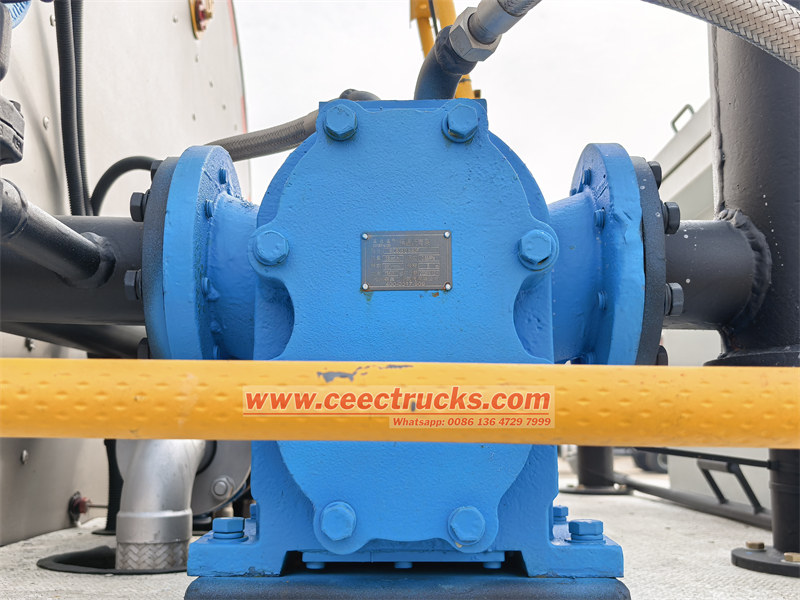

아스팔트 펌프 조립



모델: RCB38/0.6-80F

유량: 38m³/h

압력: 0.6Mpa

회전 속도: 960r/min

흡입 높이: 5m

출력: 15KW

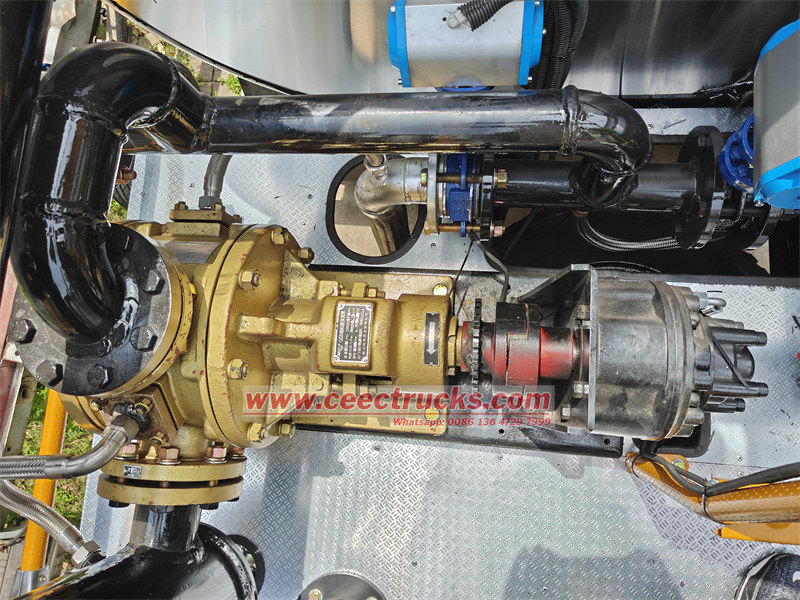

고점도 단열재 펌프



모델: QGB

유량: 680L/min

작동 압력: 0.8Mpa

점도: 0.02-1.3파스

작동 속도: 584r/min

배관 직경: 80mm

출력: 11KW



•

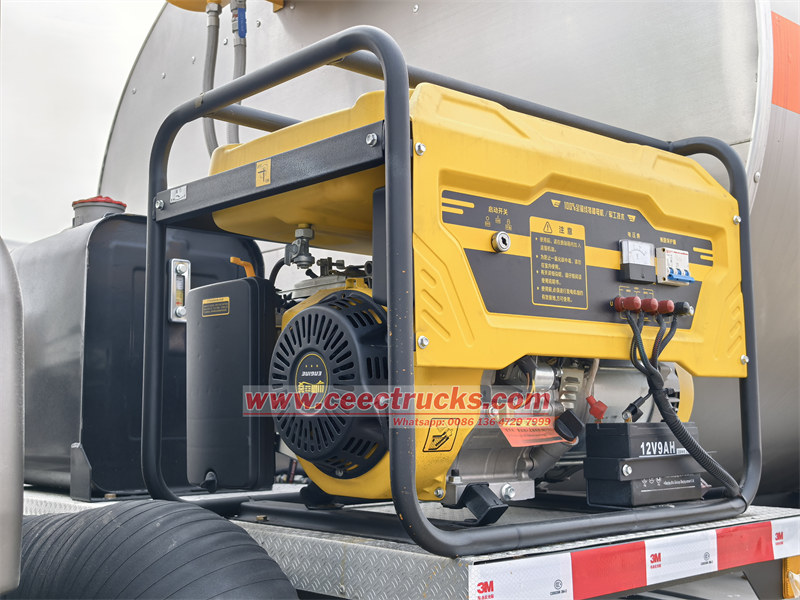

  발전기 조립
•

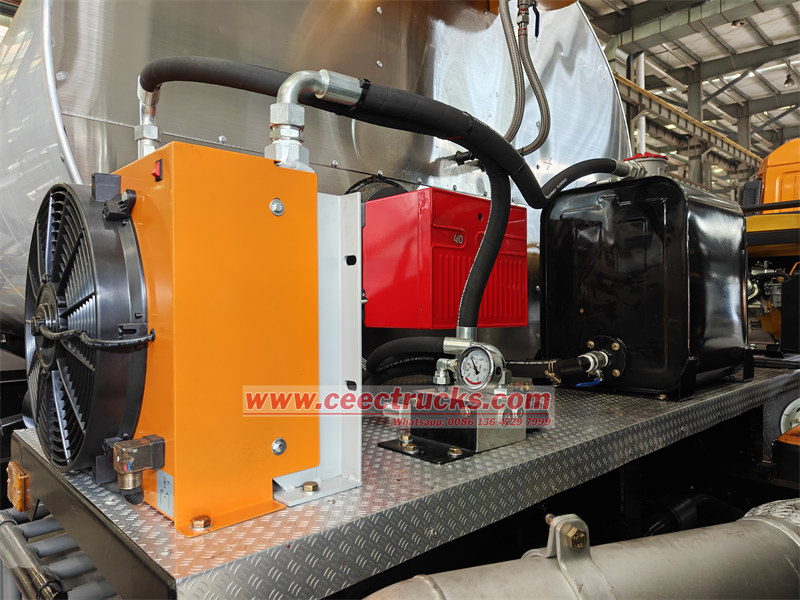

  G20 이탈리아 리엘로 디젤 버너
•

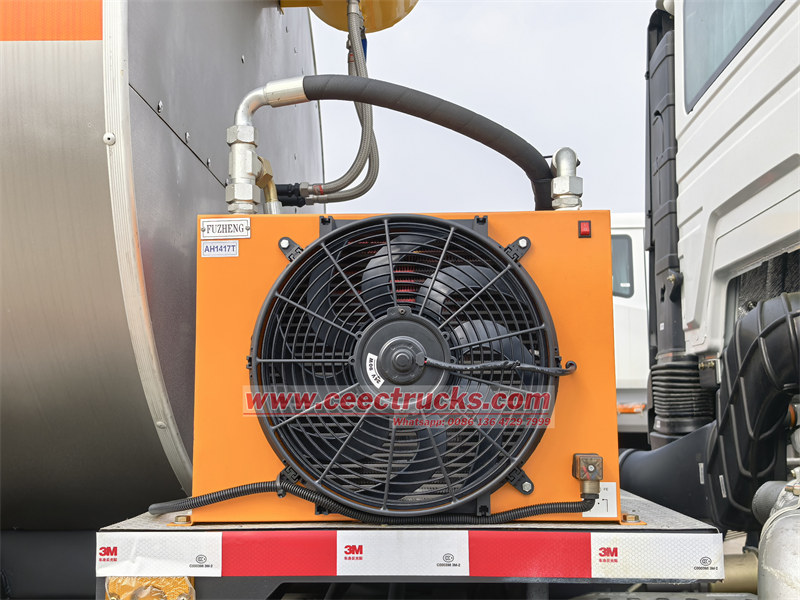

  라디에이터 어셈블리





아스팔트 탱크 트럭은 HOWO 6x4 NX 트럭 섀시를 기반으로 설계 및 제작되었으며, 내부 탱크, 단열재, 케이싱, 배플, 연소실, 탱크 내 아스팔트 배관, 가열 장치, 버너, 오일 필터, 유량계, 지능형 제어 박스로 구성됩니다. 아래는 아스팔트 분배 탱크 시스템 및 파이프라인의 기술 도면입니다.

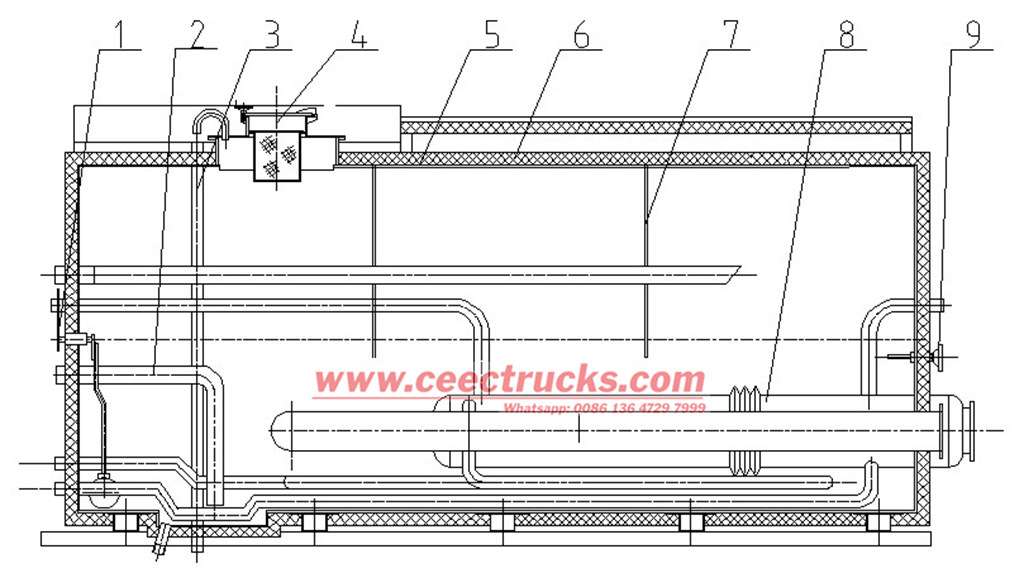

아스팔트 탱크로리 조립

1. 음량계,

2. 오일 흡입 파이프,

3. 오버플로우 파이프,

4. 오일 필터,

5 내부 탱크,

6. 단열재,

7개의 배플,

8. 연소실,

9 온도계

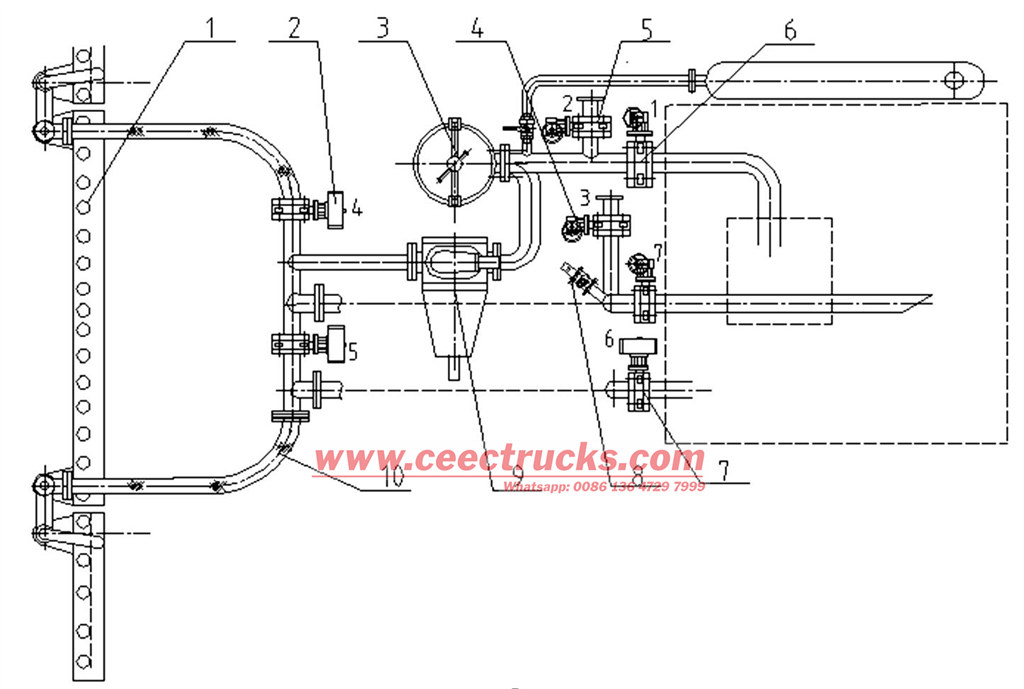

아스팔트 펌프 및 파이프라인 시스템



1. 실린더 노즐 어셈블리, 2. 오일 배출 밸브, 3. 필터, 4. 이송 밸브, 5. 자흡 밸브, 6. 오일 유입 밸브, 7. 공압식 오일 회수 밸브, 8. 휴대용 스프레이 바 밸브, 9. 아스팔트 펌프, 10. 스테인리스 스틸 호스

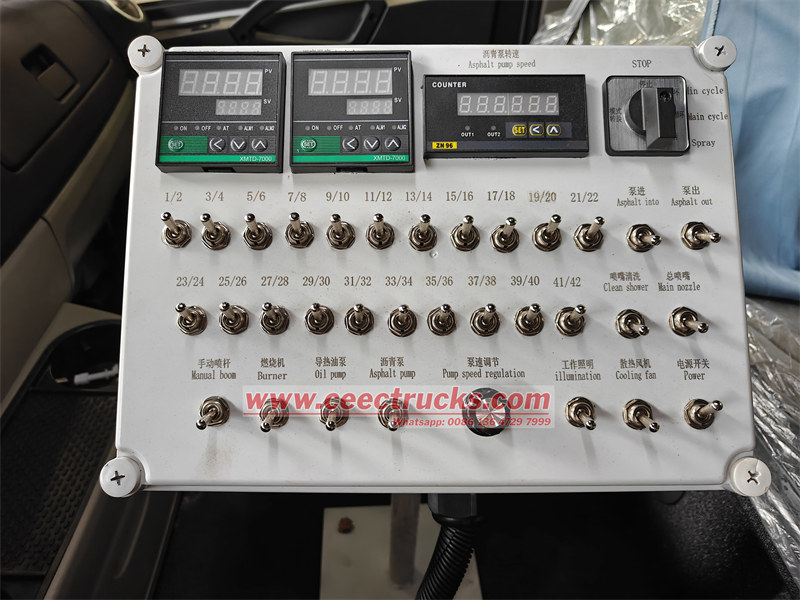

객실 내 통합 제어 박스를 사용하여 노즐을 별도로 작동시킬 수 있습니다.

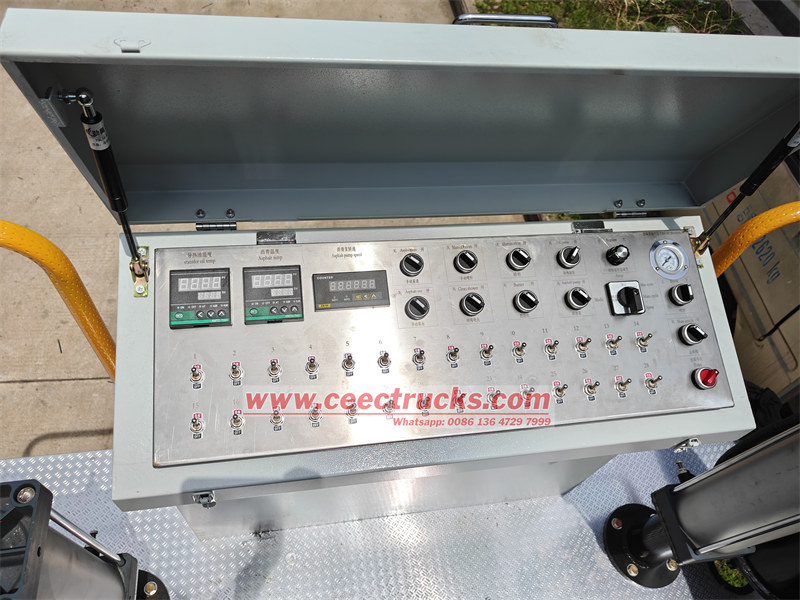

안전을 위해 플랫폼 후면에 통합 제어 박스가 장착되어 있습니다.
