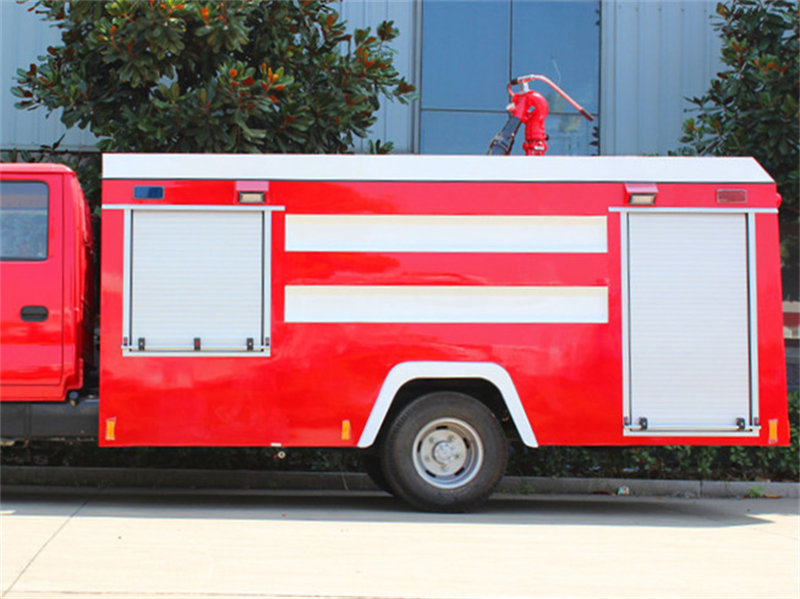

HOWO 시노트럭 폼 소방차 구조 원리

시노트럭(Sinotruk) 경트럭 섀시를 기반으로 제작된 이 전문 폼 소방차는 정교한 제조 공정, 첨단 핵심 기술, 과학적인 구조 설계, 그리고 종합적인 실용성 덕분에 도시 소방, 산업 및 광업 기업, 석유화학 산업 등 다양한 현장에서 핵심적인 응급 구조 장비로 자리매김했습니다. 출력과 소화 효율부터 조작 편의성에 이르기까지, 이 하우오(Howo) 경형 폼 소방차의 모든 기술 매개변수는 실제 화재 구조 작업의 요구를 완벽하게 충족하고 전문성과 신뢰성의 균형을 맞추도록 엄격하게 개선되었습니다.

⇒ 핵심 장점:

1. YC4E140-33 엔진을 장착하여 정격 출력 최대 105KW까지 강력하고 안정적인 출력을 제공합니다.

2. 정격 유량 40L/s, 정격 압력 1.0MPa, 최대 흡입 깊이 7m, 프라이밍 시간 ≤35초의 CB10/40 대기압 소방 펌프가 장착되어 있습니다.

3. 물 분사 거리 ≥60m, 거품 분사 거리 ≥48m, 360° 수평 회전 및 -35°～70° 수직 회전으로 장거리에서도 사각지대 없이 화재 진압이 가능합니다.

4. PH64 링 펌프식 폼 혼합기가 장착되어 있어 혼합 비율을 3%에서 6% 사이로 유연하게 조절할 수 있으며, 최대 혼합 유량은 64L/s입니다.

5. 빠르게 조밀한 거품층을 형성하여 덮음, 냉각, 질식 등 다양한 메커니즘을 통해 화재를 진압하고 산소를 효과적으로 차단합니다.

6. 추가 계측기와 스위치가 제어 패널에 통합되어 있으며, 압력계, 진공계 및 액체 레벨 표시기가 명확하게 표시되어 정밀한 작동이 가능합니다.

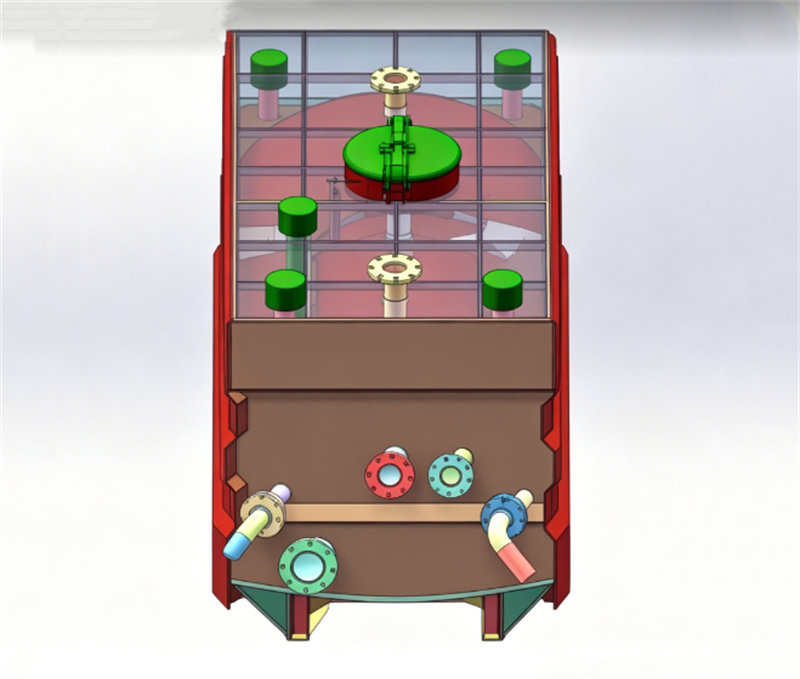

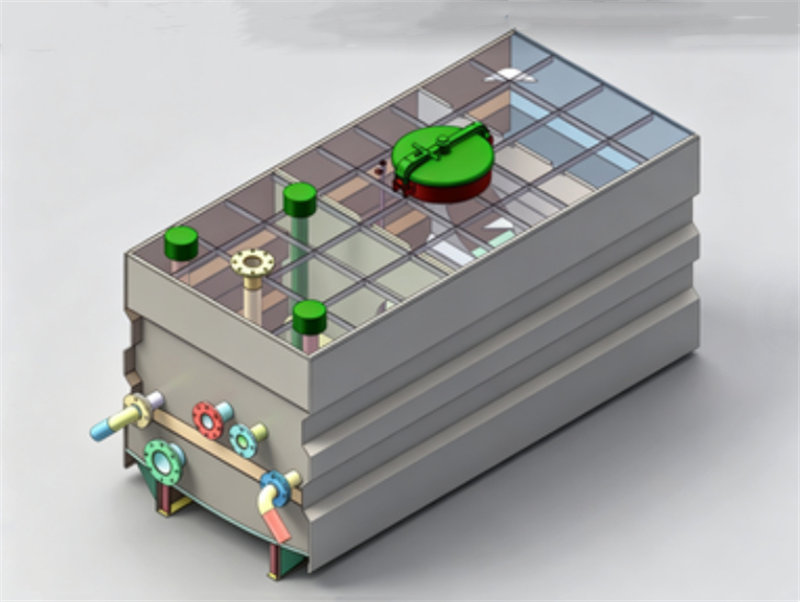

⇒ 탱크 본체:

✺총 액체 용량은 4.0 세제곱미터이며, 3000리터의 물탱크와 1000리터의 소화포탱크를 포함합니다.

✺내부 부식 방지 처리가 된 고품질 용접 강판 탱크입니다. 바닥판은 두께 4mm, 측면 및 밀봉판은 두께 3mm, 상판은 두께 3mm의 탄소강 체크무늬 강판으로 제작되어 내식성과 구조적 강도의 균형을 이루었습니다.

✺폼 탱크는 고품질 스테인리스강판으로 제작되었으며, 바닥판은 4mm, 측면 및 밀봉판은 3mm, 상판은 3mm 두께의 스테인리스강 체크무늬판으로 구성되어 폼 부식을 효과적으로 방지합니다.

✺탱크에는 액체 출렁임이 운행 중 차량 안정성에 미치는 영향을 줄이기 위한 출렁임 방지 칸막이가 장착되어 있습니다.

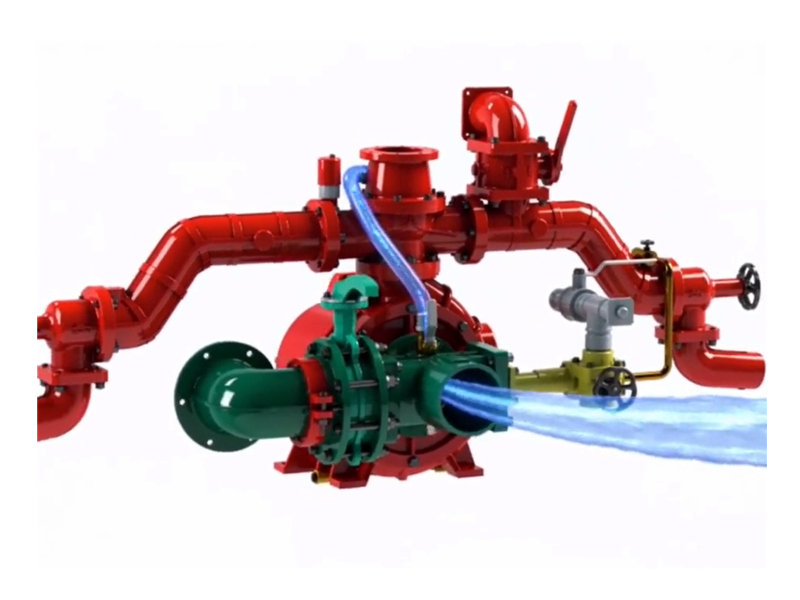

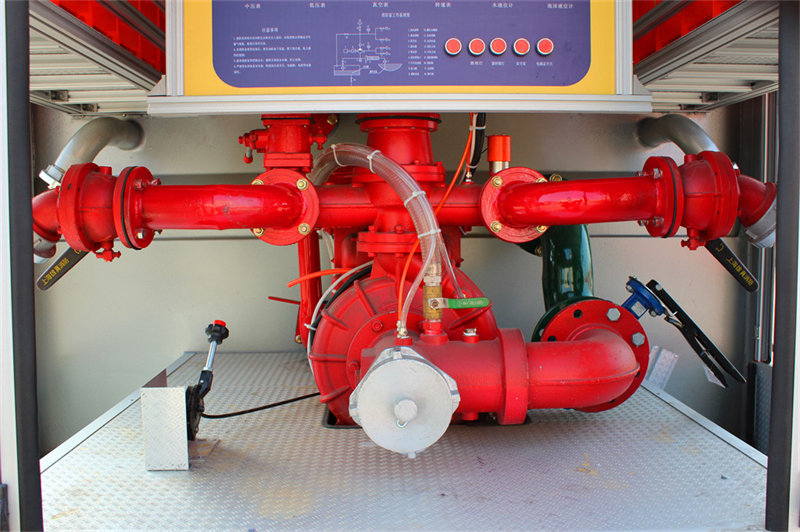

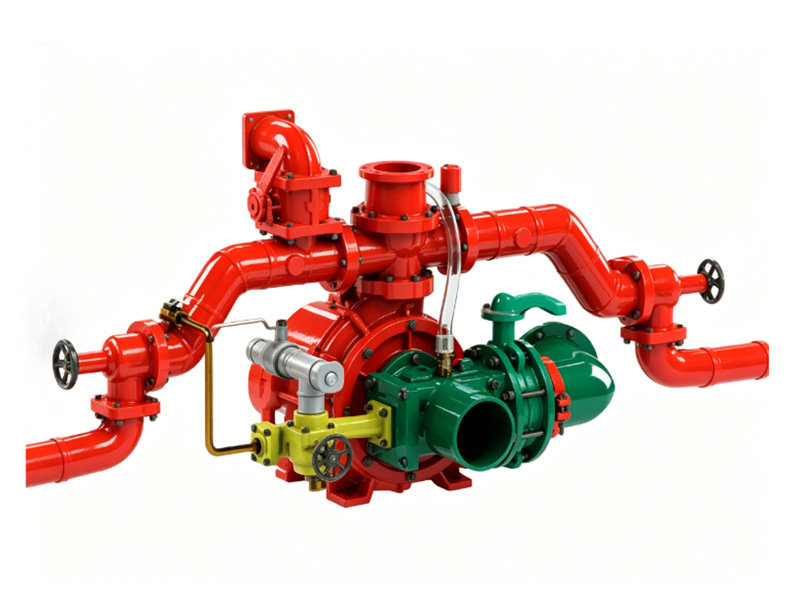

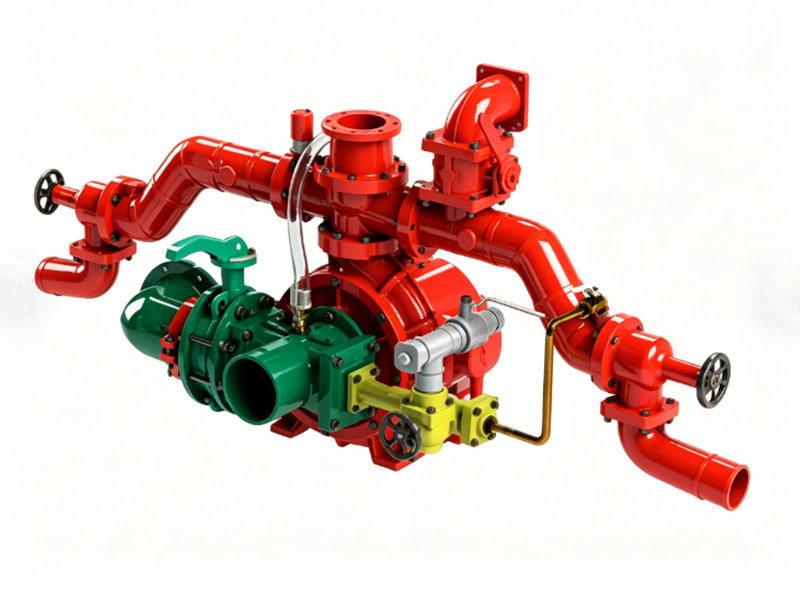

⇒ 소방 펌프:

✺높은 유량, 짧은 프라이밍 시간

✺피스톤 진공 펌프와 후방 장착 설계를 채택했습니다.

✺빠른 시동 및 높은 펌핑 효율

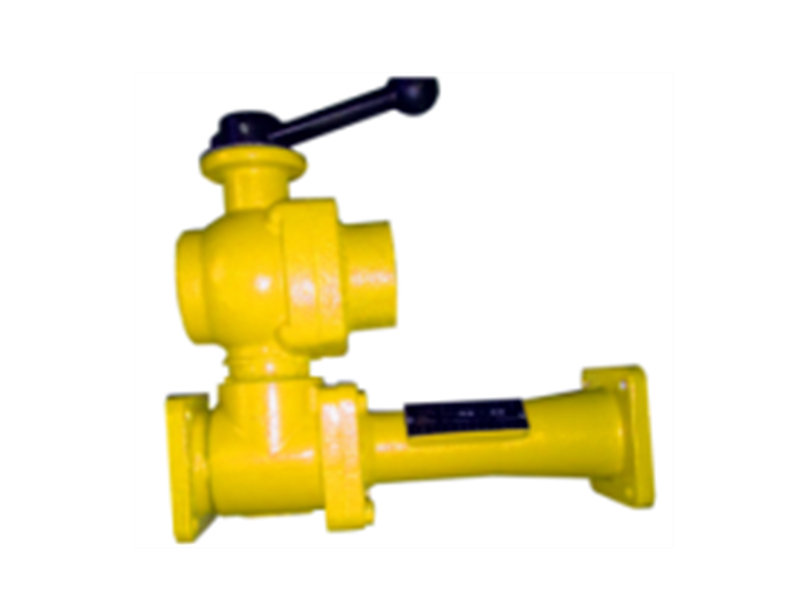

⇒ 거품 배합 믹서

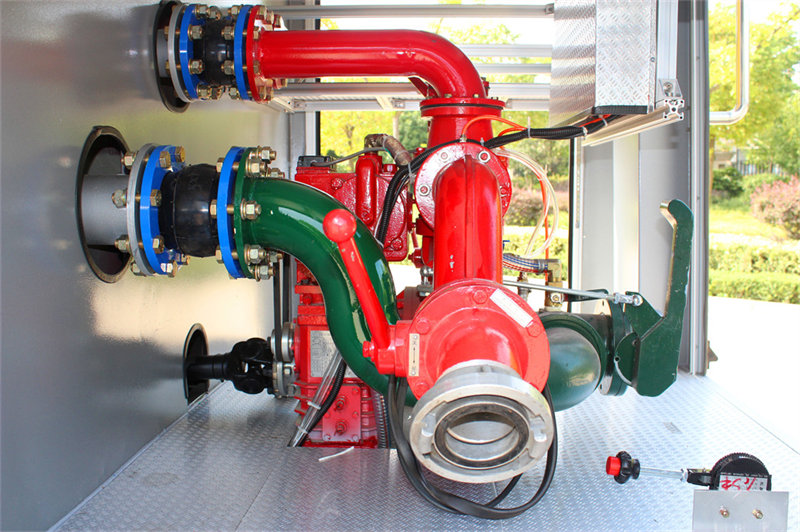

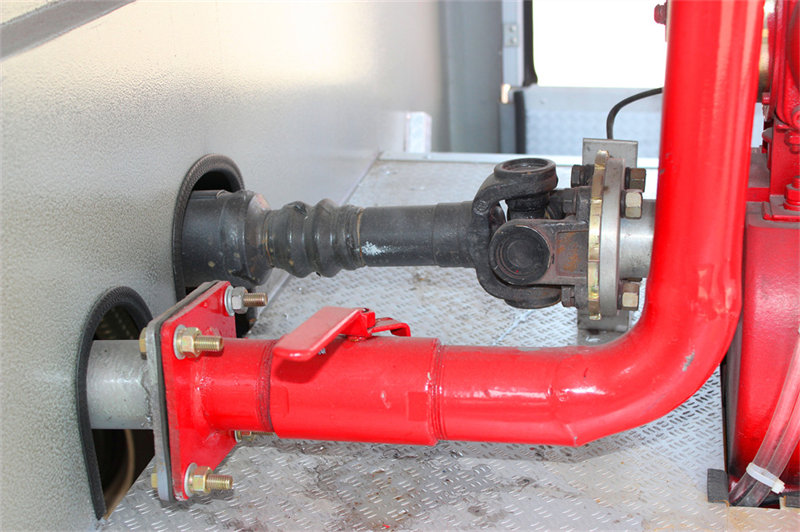

⇒ 배관 시스템 설계

✺배관 시스템은 이음매 없는 강관을 사용하며, 각 구성 요소는 플랜지를 통해 연결됩니다.

✺탁월한 밀봉 성능과 내식성으로 물과 거품이 새지 않고 원활하게 공급됩니다.

✺탱크 배출관, 외부 유입관, 배출관 및 주입관의 배치는 합리적입니다.

✺DN125 탱크 배출 파이프에는 안전한 연결을 위해 수동 버터플라이 밸브와 유연한 연결부가 장착되어 있습니다.
