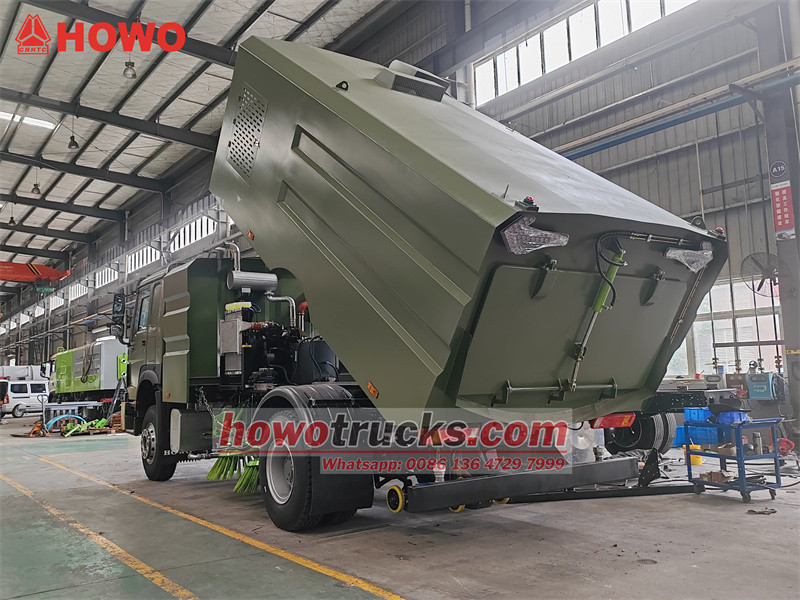

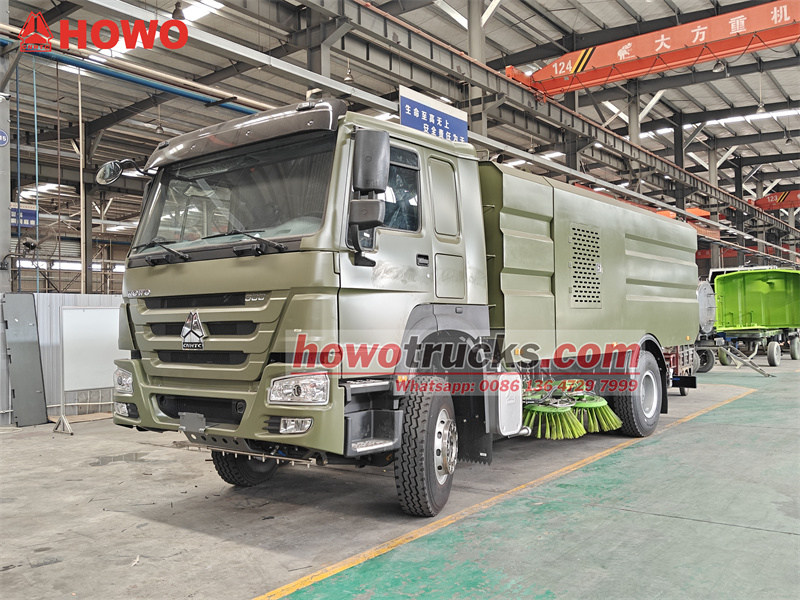

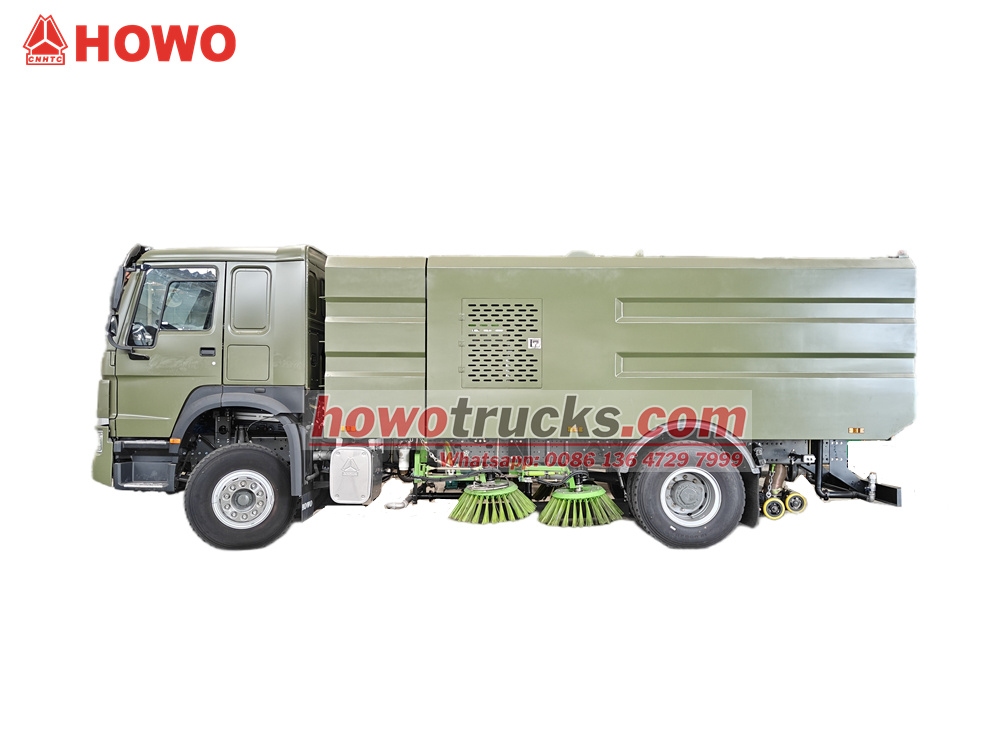

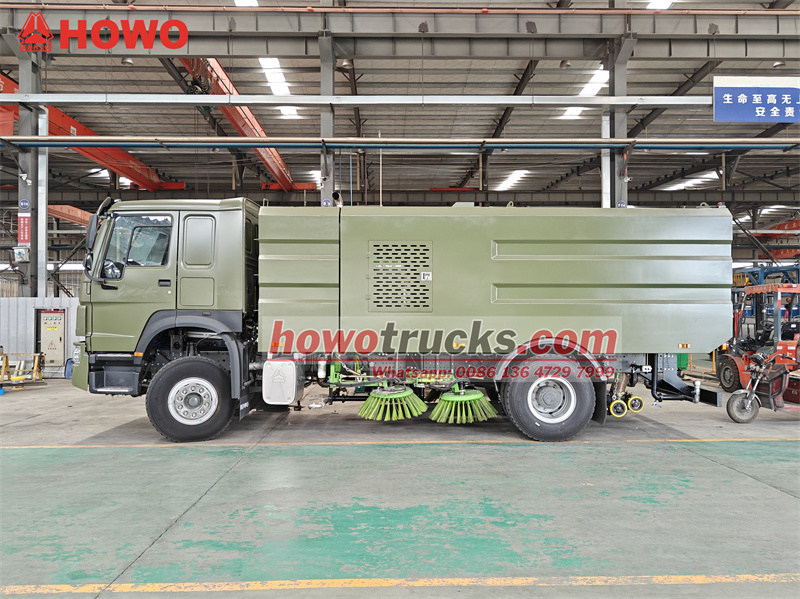

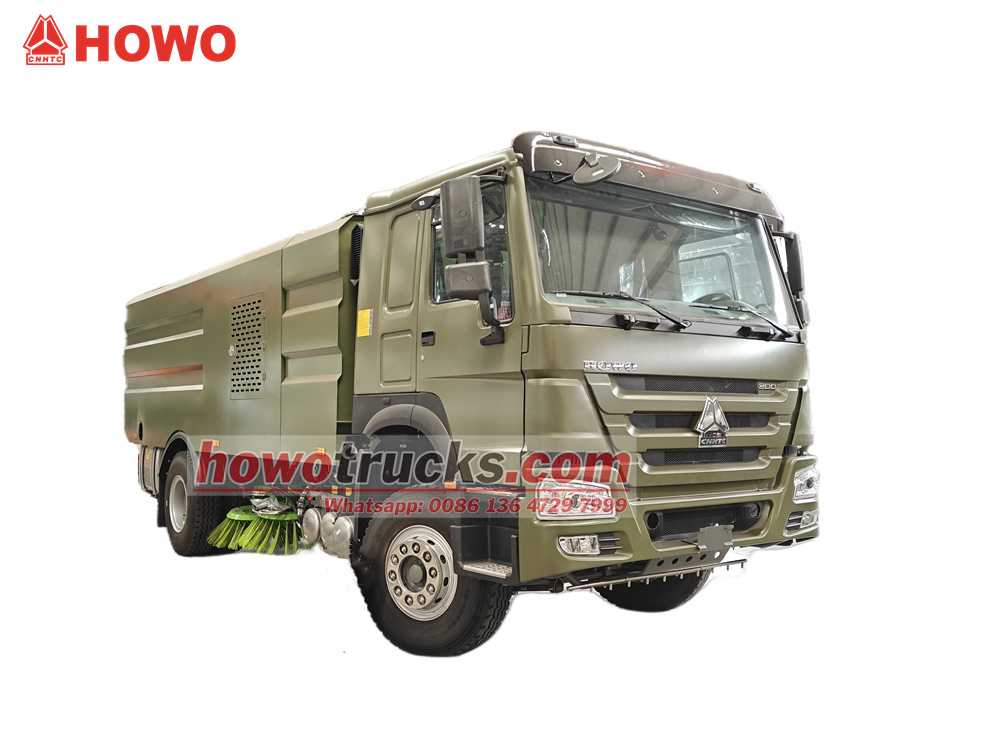

HOWO 12cbm 도로 청소차는 HOWO HW76 캡 섀시를 기반으로 개조되었습니다. 4600mm의 휠베이스를 가지고 있으며, Weichai WP10.300E22 엔진, Sinotruk HW19710 변속기, 4000L 탄소강 물탱크, 8000L 스테인리스강 내외부 쓰레기통, 그리고 Dongfeng Cummins B140 33 보조 엔진을 장착하고 있습니다. 이 차량은 4개의 청소 브러시와 흡착컵, Weiye 송풍기, 독일 PINFL PF36 고압 플런저 펌프(1150rpm), 그리고 Hangzhou Weilong 60/90 저압 워터 펌프(60m³)를 갖추고 있습니다.³(시간당). 운전석 앞쪽에는 여러 개의 세척 노즐이 있고, 청소 브러시 앞쪽에는 스프레이 노즐이 있습니다. 고압수 세척 폭은 2.5m이고, 청소 브러시의 청소 폭은 3.5m이며, 최대 청소 용량은 60,000m²입니다.³시속 3~20km로 주행이 가능합니다. 차량은 운전실의 전자 제어 박스와 흡입구에 설치된 작동 제어 박스로 제어됩니다.
작업 능력 :
12cbm객실 유형 :
Howo HW76 cabin구동 시스템 :
4x2,LHD휠베이스(mm) :
4600엔진별 :
300 HP / WEICHAI WP10.300E22기어박스 :
HW19710 transmission, 10 forward and 2 reverse앞 차축 (kg) :
6500뒷축 (kg) :

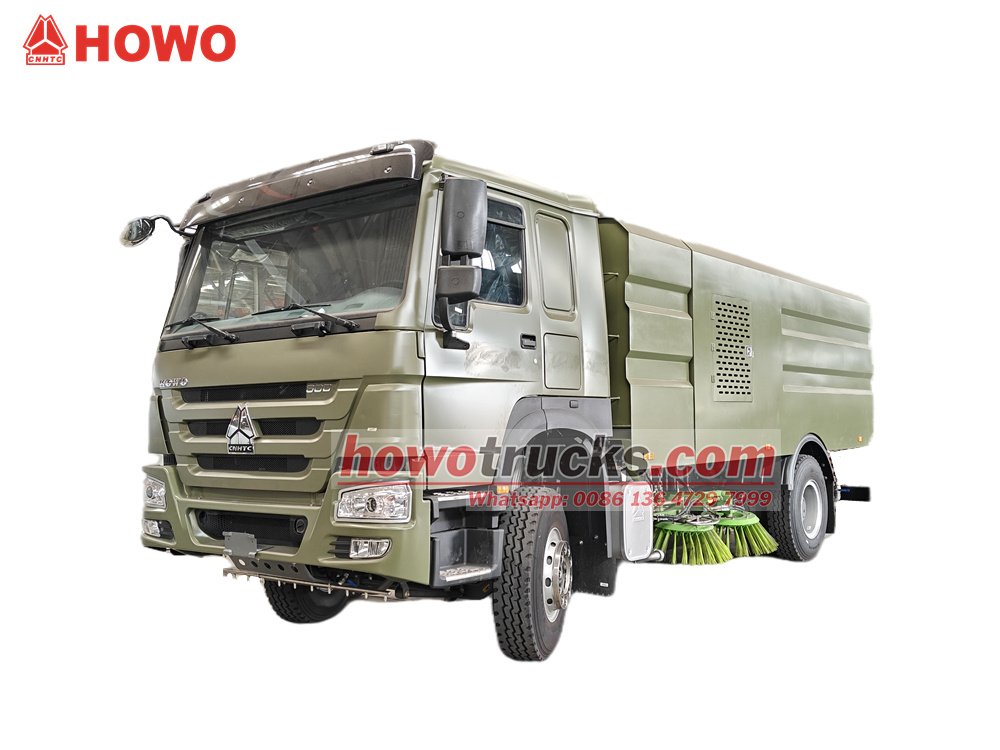

11500그만큼Howo 12 cbm 트럭 탑재형 도로 청소차이 차량은 도시 도로, 광장, 산업 단지 및 기타 장소를 청소하고 유지 관리하도록 설계된 고효율 위생 차량입니다. 4,000리터 용량의 탄소강 물탱크와 8,000리터 용량의 스테인리스강 내장 쓰레기통을 갖추고 있습니다. 청소 시스템은 4세트의 디스크 브러시와 넓은 흡착판으로 구성되어 최대 3.5미터의 청소 폭, 2.5미터의 고압 세척 폭, 그리고 최대 60,000m²의 청소 용량을 제공합니다.³이 차량은 독일산 고압 펌프, 항저우산 저압 워터 펌프, 웨이예 송풍기를 사용하고 다단계 분무 방식을 통해 분진을 억제하여 작동 중 분진 발생량을 최소화합니다.
지능형 전자 제어 시스템은 운전실과 흡착판 근처에 두 개의 조작 박스를 통합하여 브러시 상하 조절, 물탱크 배출, 송풍기 작동 및 정지 등의 기능을 원터치로 제어할 수 있도록 함으로써 편리하고 효율적인 작업을 보장합니다. 이 차량은 동력 시스템, 청소 시스템, 급수 시스템 및 지능형 제어 시스템을 통합한 모듈식 설계를 채택하여 효율적이고 에너지 절약적이며 친환경적인 작업을 실현합니다.

저희 공장은 트럭 분야의 전문 제조업체입니다.
모든 제품은 새 제품이며 고품질임을 보장합니다.
»Ⅰ.제품 정의 및 소개:
제조업체:CS 트럭 그룹 리미티드
제품 특징
1. 높은 효율성과 에너지 절약: 이중 엔진 설계는 주 엔진과 보조 엔진 간의 역할 분담이 명확한 독립적인 동력 전달 시스템을 특징으로 하며, 에너지 소비를 20% 이상 절감합니다.
2. 환경 규정 준수: 완전 밀폐형 다단계 분무 청소 시스템은 작동 중 먼지 농도를 줄여줍니다. ≤1mg/m³.
3. 신뢰성과 내구성: 고압 및 저압 워터 펌프, 팬, 보조 엔진, 유압 시스템 등의 핵심 부품은 유명 브랜드 제품을 사용하여 안정적인 성능을 보장합니다.
4. 스마트하고 편리함: 전자 제어 시스템은 고도로 통합된 설계와 명확한 작동 논리를 특징으로 하여 운전자 교육 비용을 절감합니다.
» Ⅱ.HOWO 12CBM 도로 청소차 제품 사양트럭:
| HOWO 12cbm 도로 청소 트럭 | ||
| 청소차 주요 사양 | ||
| 차량 브랜드 | CS 트럭 | |
| 섀시 브랜드 | 이스즈 | |

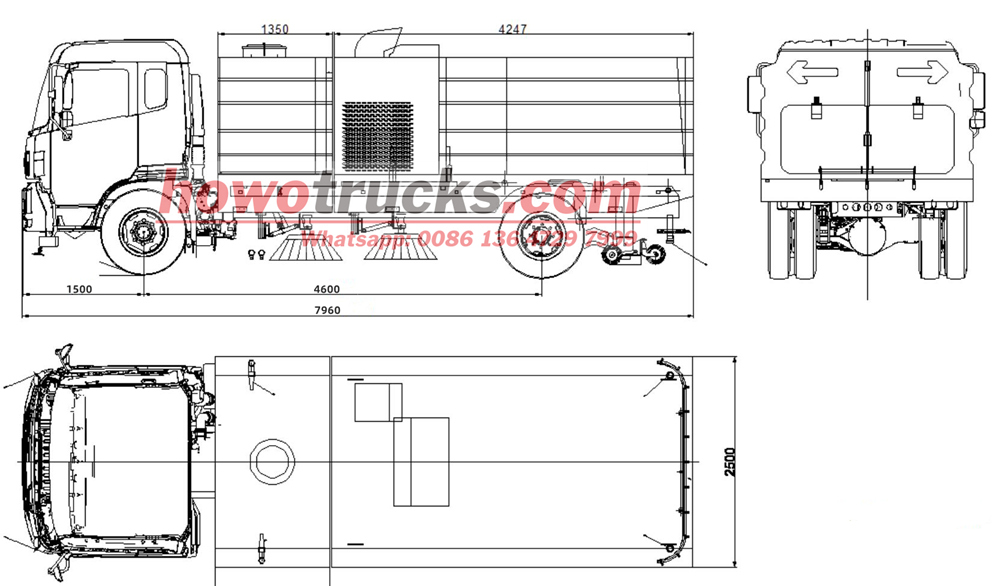

| 전체 크기 (길이 x 너비 x 높이) | 7960x2500x3100mm | |
| 구동 방식 | 4륜구동, 좌측 핸들, 6륜 | |
| 휠베이스 | 4600mm | |
| 선실 | HOWO HW76 에어컨이 장착된 택시, 2 좌석 그리고 잠자는 사람, | |
| 무게 | 총 차량 중량 | 18000kg |
| 공차중량 | 11850kg | |
|
엔진 | 모델 | 웨이차이 WP10.300E22 |
| 마력 | 300 HP/220kW | |
| 엔진 유형 | 디젤 | |
| 배출 기준 | 유로 2 | |
| 전염 | 수동 | HW19710 기어박스, 전진 10단 + 후진 2단 |
| Tire | 12.00R20 | 6+1 예비 tire |
| 상부 구조 매개변수 | ||
| 물탱크의 용량 | 4000L | |
| 쓰레기통 용량 | 8000리터 | |
| 재료 | 수조: 탄소강 | |
| 쓰레기 탱크내부 스테인리스강, 외부 탄소강 | ||
| 유압 밸브 | 대만의 유명 브랜드 | |
| 유압 모터 | 국내 유명 브랜드 | |
| 스위치 | 슈나이더 제어 스위치 | |
|
보조 엔진 | 상표 | 동펑 커민스 B140 33 |
| 유형 | 직렬 4기통, 슈퍼차저 및 인터쿨러 장착,디젤 | |
| 마력 | 140HP | |
| 정격 출력/최대 순 출력 | 103/101kW | |
| 허용 고도 제한 | 3000m | |
| 정격 속도 | 2500rpm | |
| 공회전 속도 | 750r/분 | |
| 최대 토크 | 502N.m | |
| 배수량 | 3.9리터 | |
| 정격 마력에서의 연료 소비율 | 88mm³/strcke | |
| 배출 기준 | 유로 3 | |
|
고압 세척 기술 | 세척 폭(mm) | 2500mm |
| 세척 속도 | 3-20km/h | |
| 세척수압 | 10Mpa | |
| 워터펌프 유량 | 154L/분 | |
|
광범위한 기술적 | 최대 청소 폭(mm) | 3.5m |
| 최대 청소 용량 | 60000m3/h | |
| 쓸어내는 속도 | 3-20km/h | |
| 청소 효율 | 98% 이상 | |
| 최대 입자 흡입량 | 110mm | |
| 디스크 플레이트 브러시 확장 크기 | ≥400mm | |
| 쓰레기 탱크 도어 최대 배출 각도 | 50° 이상 | |
|
청소 시스템 |
유형 | 총 4 개 브러시와 흡착판 1개가 매체에 장착되어 있으며, 유압 모터로 구동되고 속도 조절이 가능하며 독립적으로 제어할 수 있고 자동 회피 기능이 있습니다. |
| 청소용 브러시 직경 | Φ850mm | |
| 디스크 스위핑 속도 | 고속 110rpm, 중속 80rpm, 저속 50rpm | |
| 스위핑 디스크 경사각 조정 | 전방 4°~6° 외향성 4°~7° | |
|
디스크 흡입 | 유형 | 이중 흡입구, 유압 제어, 스프링 서스펜션 |
| 흡입구 직경 | 180mm | |
| 흡착판 너비 | 2400mm | |
|
유압 시스템 | 유형 | 개방형, 전기 제어 |
| 주요 구성 요소 | 기어 펌프, 유압 모터, 유압 실린더, 솔레노이드 밸브 | |
| 압력 | 16Mpa | |
| 유압유 용량 | 60리터 | |
| 오일 온도 | 60°C | |
| 물 분무 시스템 | 구성 요소 | 펌프, 노즐(앞쪽은 물내림식, 뒤쪽은 스프링클러식)정수기 등 |
|
고압수 시스템 | 유형 | 고압 플런저 펌프 |
| 모델 | 독일 PINFL PF36 | |
| 시스템 압력 | 10Mpa | |
| 회전 속도 | 1150r/분 | |
| 수도 밸브 유형 | 유압 고압 볼 밸브 | |
| 수도 밸브 압력 | 7MPa | |
| 노즐 유형 | 고압 세척기 유형 | |
| 정수기 | 여과망 | |
| 윈치 | 20m | |
|
저압수 시스템 | 모델 | 항저우 웨이롱 60/90 |
| 유량 | 60m3/h | |
| 물 공급 거리 | 90m | |
| 세탁 폭 | 24m | |
| 측면 스프레이 로드 | 유형 | 자동 회피 기능이 있는 V자형 스프레이 바 |
|
전기 시스템 | 유형 | DC24V, PLC 제어 |
| 볼트 | 24볼트 | |
| 배터리 | 2x12V | |
| 도구 | ||
| 소방호스 | 2개 | |
| 화재 렌치 | 1개 | |
| 물 필터 렌치 | 1개 | |
| 고압 스프레이 건 | 1개 | |
| 수동 유압 펌프 로커 | 1개 | |
| 예비 부품 | ||
| 쓸어내리기 브러시 | 88개 | |
| 팬 씰 | 1개 | |
| 뒷문 씰 | 1개 | |
| 흡입 튜브 밀봉 | 2개 | |
| 수입 부품 목록 | ||
| 고압 워터 펌프 | 독일 PINFL PF36 | |
| 자동 하역 밸브 | 독일 PINFL VB200/150 | |
| 릴리프 밸브 | 독일 PINFL VS200-180 | |
| 전기 제어 박스 컨트롤러 | 독일 STW | |
| 회전 스위치 | 일본 | |
| 하수탱크 센서 | 미국 | |
| 유압 밸브 | 대만 SWH-G02-C4-D2H | |

» Ⅲ.제품 상세 소개

섀시 구성

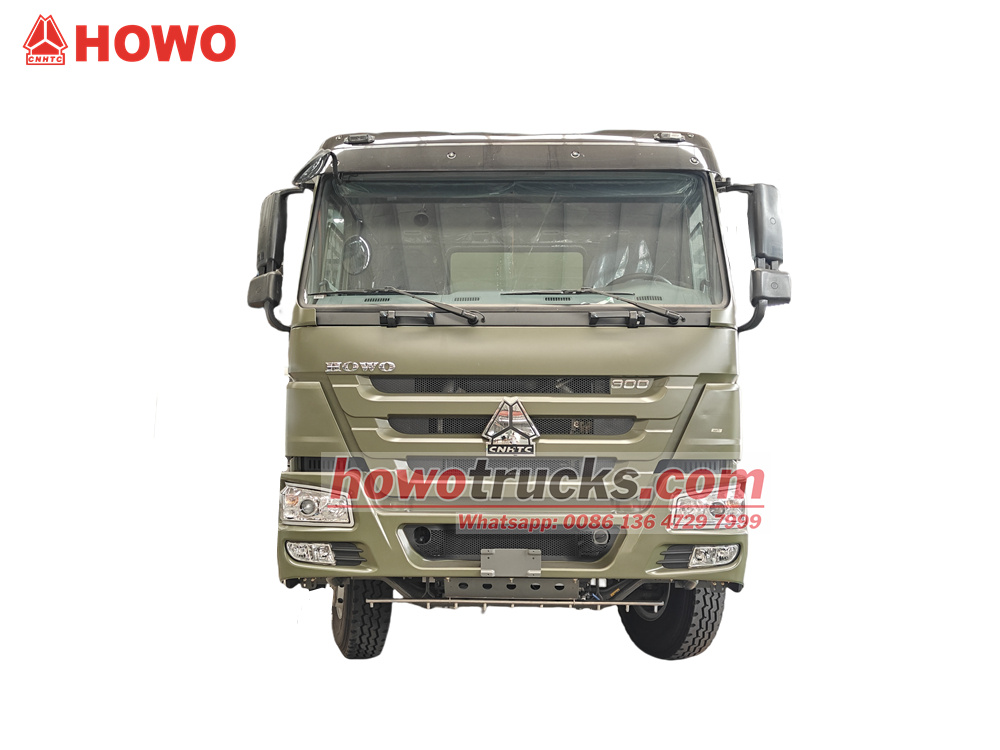

• 섀시 모델: 시노트럭 HOWO HW76 캡 섀시, 휠베이스 4600mm.
• 주 엔진: 웨이차이 WP10.300E22 디젤 엔진은 배기량 9.5L, 최대 출력 300HP/220kW로 강력한 동력과 뛰어난 연비를 제공합니다.
• 전염: 시노트럭 HW19710 수동 변속기(10단)는 부드러운 변속, 강력한 토크, 그리고 메인 엔진과의 완벽한 조화를 특징으로 합니다.

상부 구조

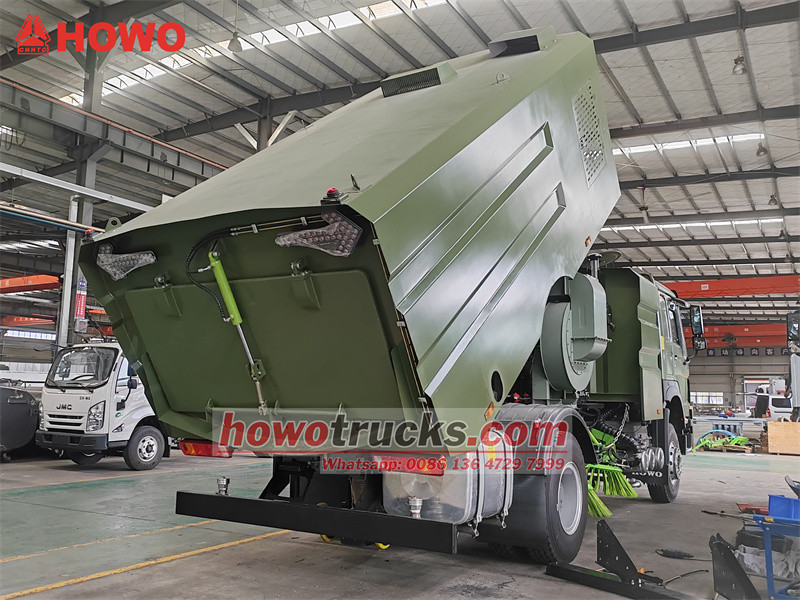

• 쓰레기통: 8000리터 용량. 스테인리스 스틸 내부 라이너와 탄소강 외부 라이너의 복합 구조를 특징으로 하며, 스테인리스 스틸의 내식성과 탄소강의 구조적 강도를 결합하여 긴 수명과 손쉬운 유지 관리를 보장합니다.
• 수조: 4000리터 용량. 탄소강으로 제작되어 고압 세척 및 분진 억제 시스템에 충분한 양의 물을 공급합니다.

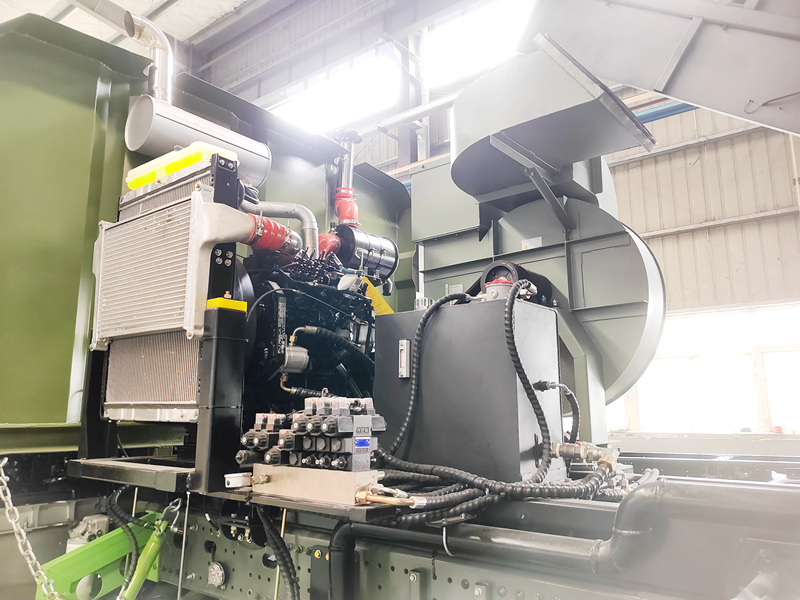

• 보조 엔진: 동풍 커민스 B140 33 디젤 엔진을 장착한 이 차량은 도로 청소차의 상부 시스템(송풍기, 워터 펌프 등)에 동력을 공급하도록 설계되어 안정적인 성능과 낮은 전력 소비를 제공합니다.

• 청소 시스템:

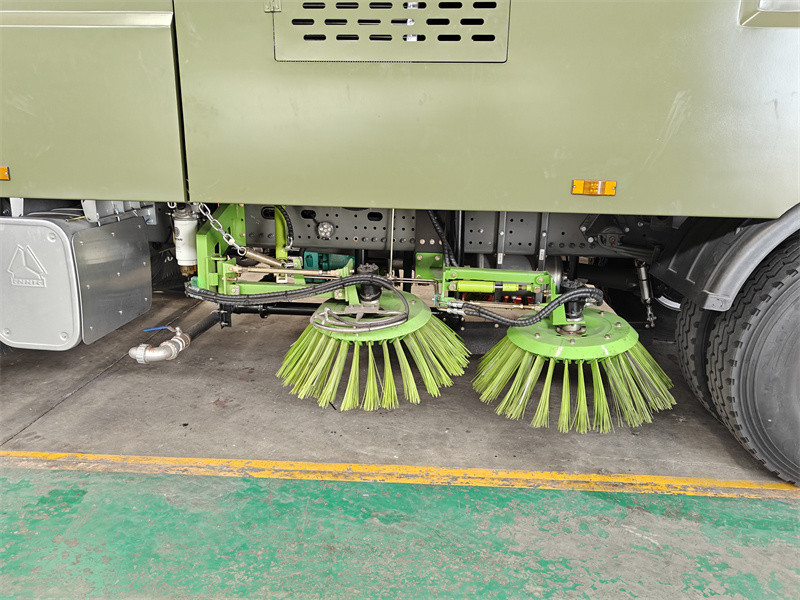

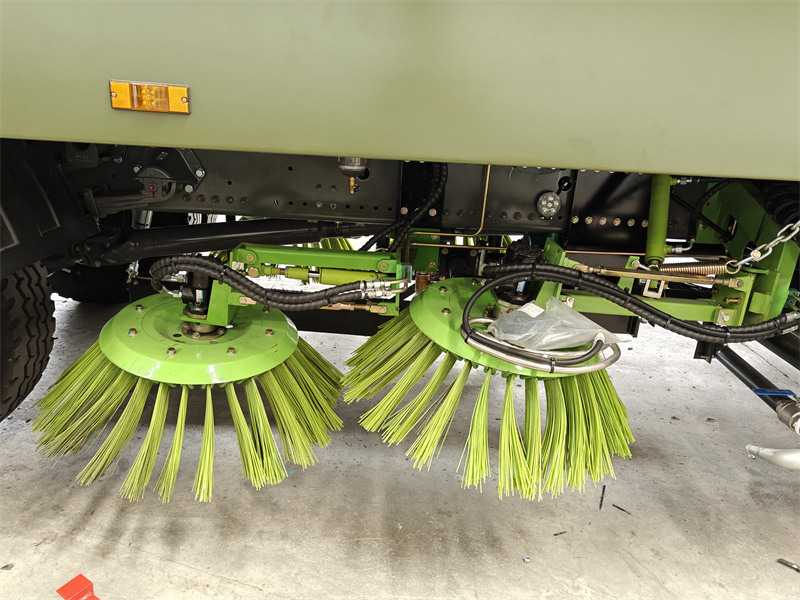

◊ 브러시: 양쪽에 각각 2개씩, 총 4개의 브러시가 장착되어 있어 다양한 청소 모드를 조합하여 사용할 수 있습니다.
◊ 청소 폭: 최대 청소 폭이 3.5미터에 달하여 높은 작업 효율성을 보장합니다.
◊ 최대 청소 용량: 최대 60,000m³/h.
◊ 작동 속도: 3~20km/h, 도로 오염 수준에 따라 조절 가능.

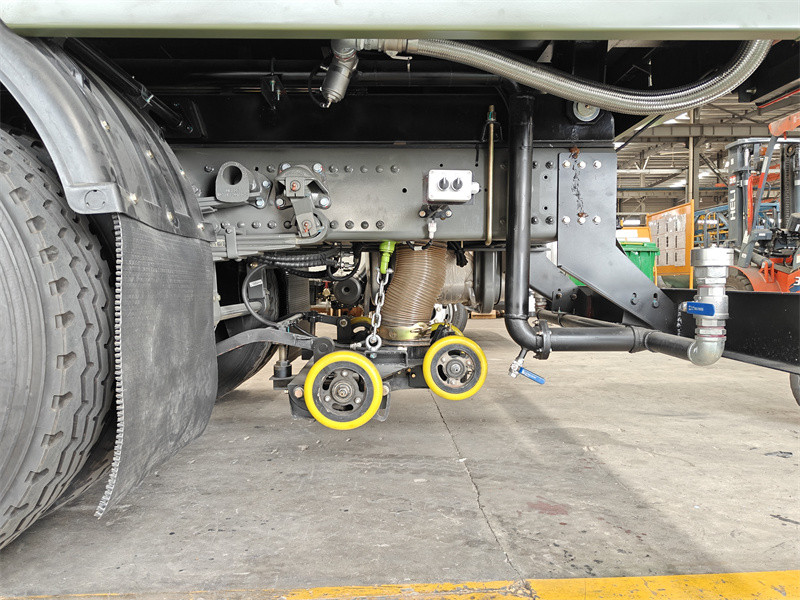

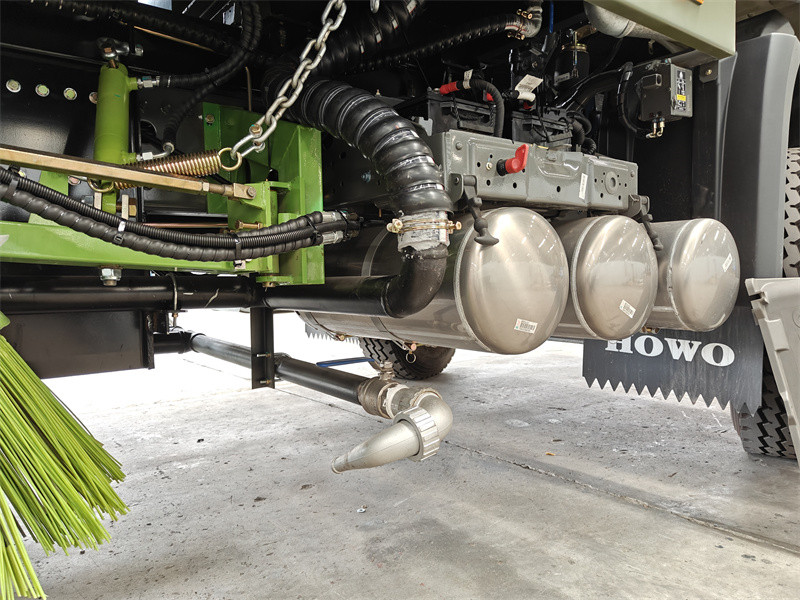

• 흡입 시스템:
넓은 흡입구는 팬과 함께 작동하여 브러시로 모인 이물질을 강력하게 모아 먼지통으로 운반합니다.

• 고압 세척 시스템:
◊ 고압 펌프: 독일 PINFL PF36 고압 플런저 펌프(작동 속도 1150 r/min, 압력 16 MPa, 유량 150 L/min)는 극고압의 물을 분사하여 제거하기 어려운 얼룩을 없애줍니다.
◊ 세탁 폭: 고압 세척 폭은 2.5미터입니다.
◊ 노즐 배치: 효과적인 지면 세척을 위해 여러 개의 세척 노즐이 운전실 앞쪽에 설치되어 있습니다.
• 저압 분진 억제 시스템:
◊ 저압 펌프: 유량 60m³/h의 항저우 웨이롱 60/90 저압 워터 펌프가 장착되어 있습니다. 분무 분진 억제를 위해 브러시 앞에 부채꼴 모양의 추가 노즐이 배치되어 작동 중 2차 분진 오염을 방지합니다.

• 팬 시스템:
◊ 웨이예 팬을 사용하여 높은 풍압과 풍부한 공기 흐름을 생성하여 흡입구에 강력한 흡입력을 제공하고, 완벽한 폐기물 회수를 보장합니다. 팬 내부에 쌓인 먼지와 이물질을 자동으로 제거하는 자가 세척 기능이 탑재되어 효율적인 작동을 유지합니다.
◊ 브러시 앞쪽에도 노즐이 설치되어 있어 세척과 청소 작업을 완벽하게 조화시킬 수 있습니다.
»Ⅳ.운영 및 제어
이 차량은 유연하고 효율적인 작동을 위해 두 가지 작동 제어 시스템을 갖추고 있습니다.

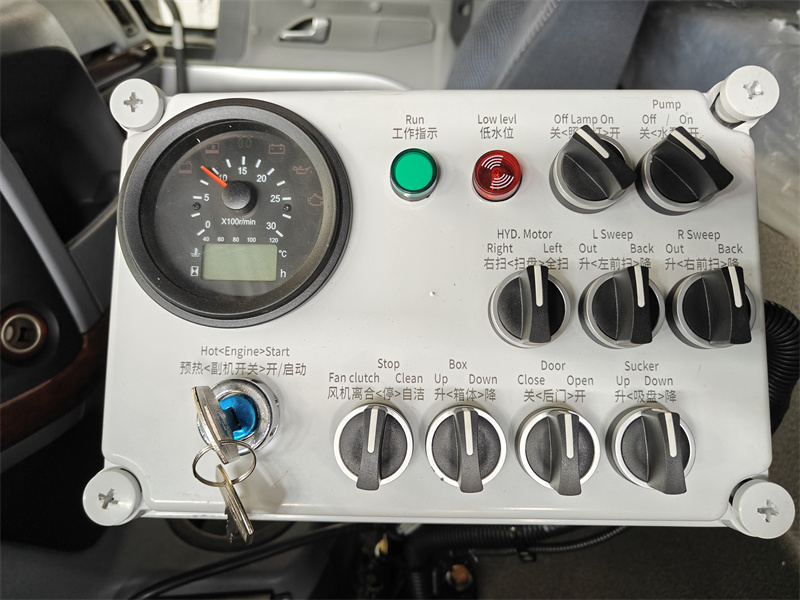

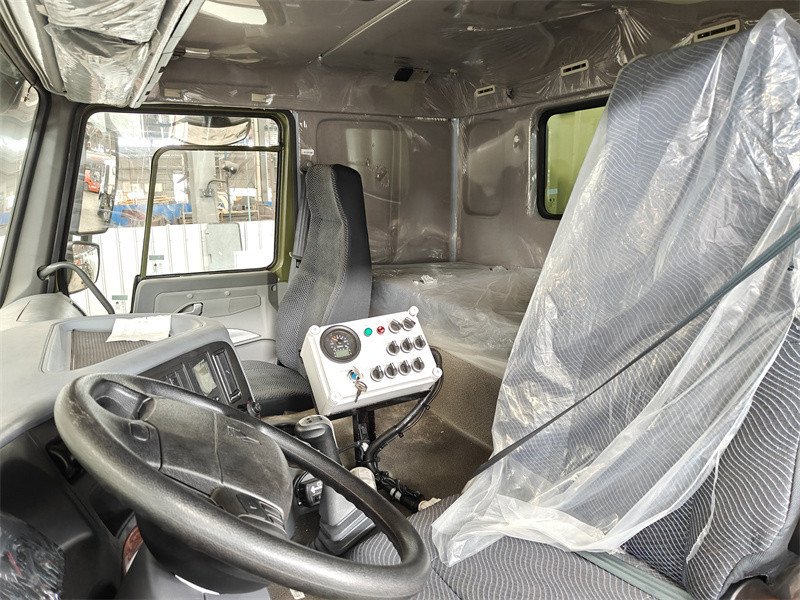

1. 운전석 제어판: 모든 주요 기능의 제어 및 표시를 통합하여 운전자가 조종실을 떠나지 않고도 대부분의 작업을 수행할 수 있습니다. 포함 사항:
★ 디스플레이 장치: 보조 엔진 회전 속도계, 작동 상태 표시기, 저수위 경고등.
★기능 스위치: 조명 스위치, 물 펌프 스위치.
★ 조절 손잡이:

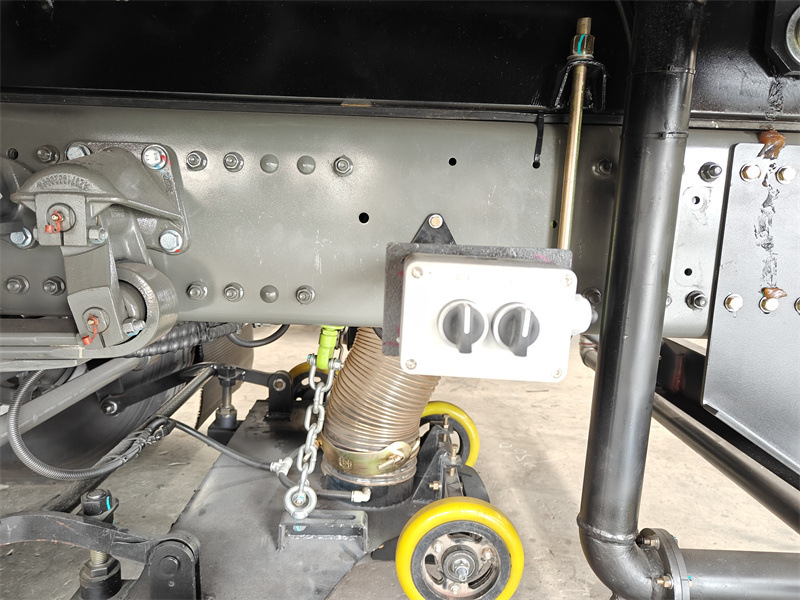

2. 흡입구 근처에 있는 보조 제어 상자:
편리한 작동을 위해 설계된 이 보조 제어 박스에는 다음이 포함됩니다.
뒷문 개폐 손잡이
