3톤급 상부 구조의 평판형 도로 구난 트럭은 견인, 인양, 끌기 등 핵심 기능을 통합한 도로변 구조 작업의 핵심 장비입니다. 고강도 프레임과 텔레스코픽 붐을 주 구조로 하고 유압 구동 시스템을 결합하여 강력한 동력과 정밀한 조작성을 제공합니다.

미끄럼 방지 붐과 안전 잠금 장치를 갖춘 이 장비는 상부 구조 평판형 도로 복구 트럭 경량성과 내구성의 균형을 고려하여 설계되었습니다. 컴팩트한 디자인 덕분에 효율적이고 효과적인 작업이 가능하며, 도로 차단물을 신속하게 제거하고 고장 차량을 이동시켜 원활한 교통 흐름과 교통 안전을 보장합니다.

● 중국 최고평판형 도로 복구 트럭 상부 구조공장

● 30년 이상의 전문 제조 경험

● 고객의 요구사항에 맞춰 설계됩니다

● 고객님께 적합한 트럭을 선택하실 수 있도록 도와드리는 전문 영업팀

● 저희는 우수한 사후 서비스를 제공해 드릴 수 있습니다.

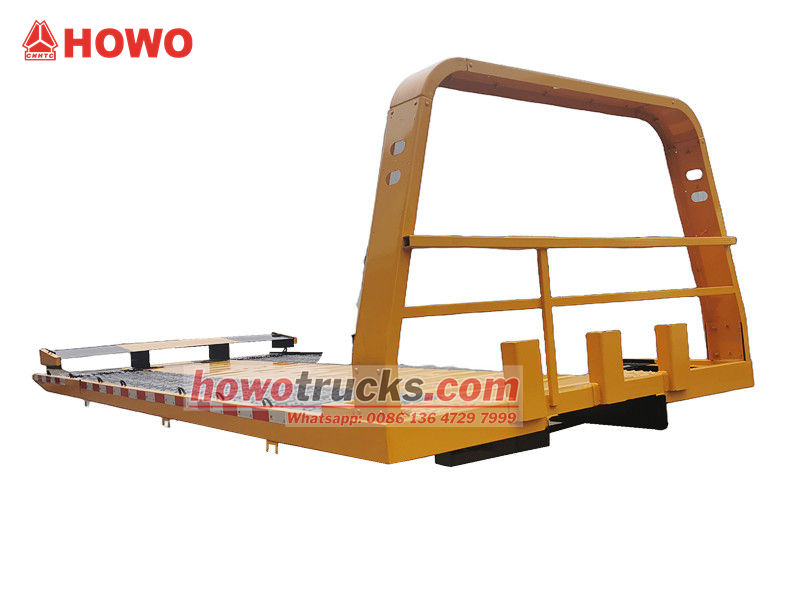

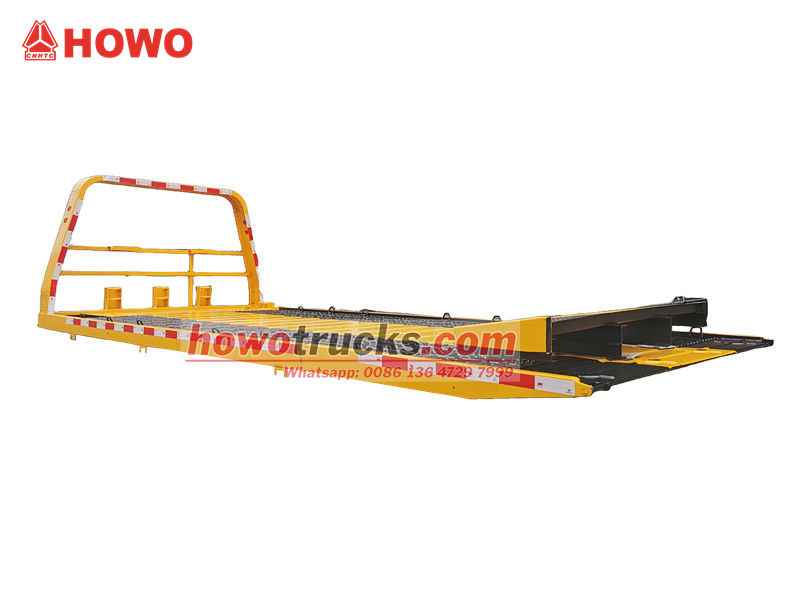

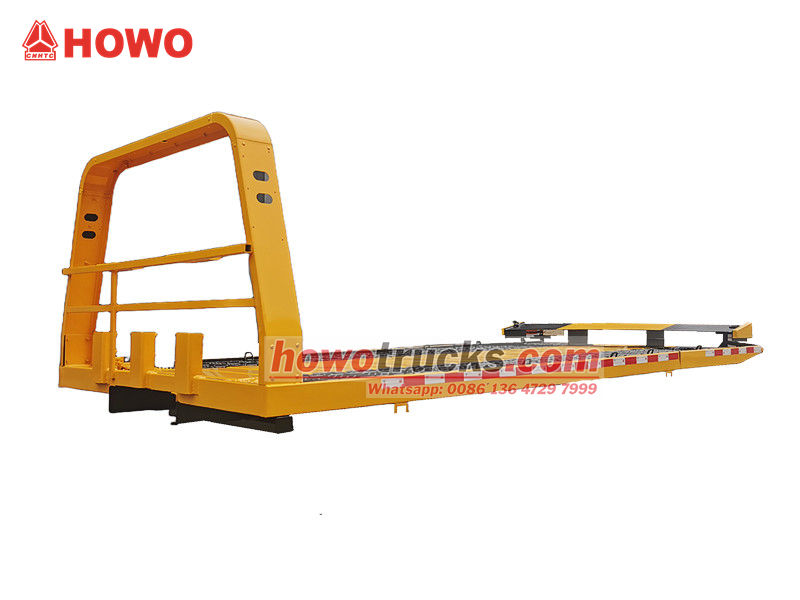

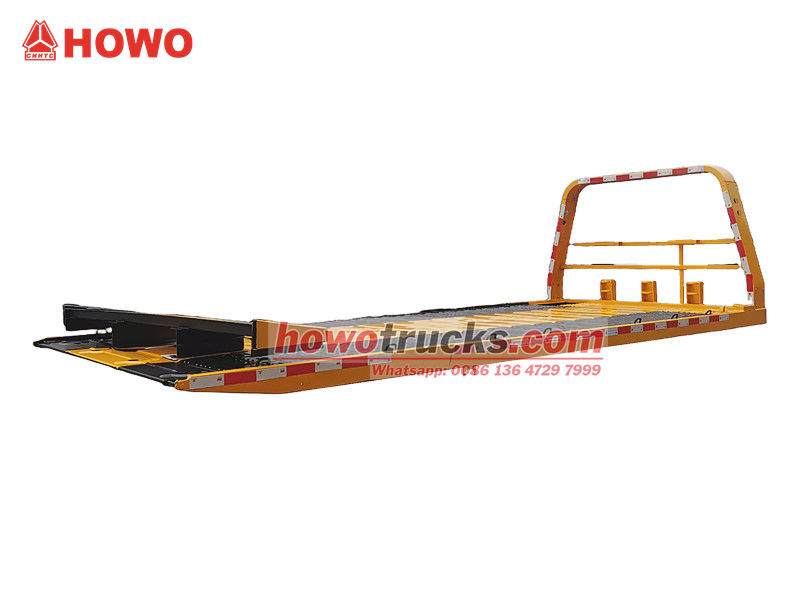

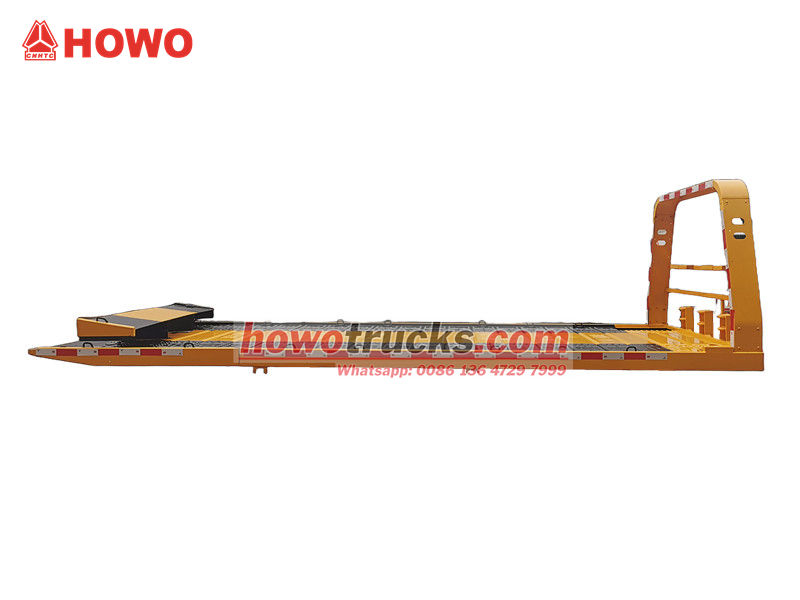

*3톤 평판형 도로 복구 트럭 상부 구조

견인 트럭 상체*

저희 공장은 트럭 분야의 전문 제조업체입니다.
모든 제품은 새 제품이며 고품질임을 보장합니다.

»Ⅰ.제품 정의 및 소개:

제조업체:CS 트럭 그룹 리미티드

제품 특징

●견고한 구조: 상부 구조는 고강도 강철로 제작되어 강력한 하중 지지력과 긴 수명을 보장합니다.

●간편한 작동: 유압 시스템은 정밀한 제어 기능을 갖추고 있어 간단하고 효율적인 작동을 보장합니다.

●다재다능한 기능: 들어올리기, 견인, ​​호이스트 등 다양한 장애물 제거 기능을 수행할 수 있습니다.

●안전하고 신뢰할 수 있음: 미끄럼 방지 장치와 안전 잠금 장치가 장착되어 있어 안전하고 안정적인 작동을 보장합니다.

3톤 평판형 도로 구난 트럭 상부 구조물 (도로변 지원 차량 상부 차체, 도로 차단 제거 트럭 키트, 구난 견인 트럭 상부 차체, 견인 트럭 구난 상부 차체 키트, 도로 구난 트럭 상부 구조, 평판형 도로 구조 견인 트럭 키트 등으로도 불림) 주로 도로 구조, 사고 차량 정리 및 고장 차량 견인에 사용됩니다. 고장 나거나 사고가 난 차량을 도로에서 신속하게 제거하여 원활한 교통 흐름을 확보할 수 있습니다.

유압 시스템 원리

●평판형 도로 구난 트럭 상부 구조의 주요 동력원은 유압 시스템입니다.

●엔진은 동력 인출 장치를 통해 유압 펌프를 구동하여 기계 에너지를 유압 에너지로 변환합니다. 고압 오일은 파이프라인을 통해 다방향 밸브로 전달되어 지지대, 플랫폼, 아웃리거 및 윈치와 같은 구성 요소의 움직임을 제어합니다.

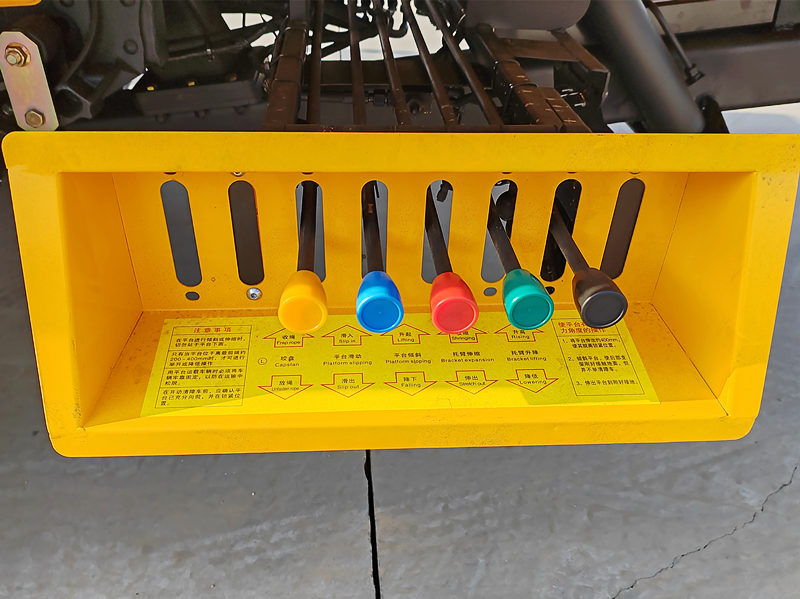

●작업자는 유압 제어 밸브를 사용하여 들어올리기, 내리기 및 견인 작업을 수행하여 원활하고 신속한 작동을 보장합니다.

기계식 변속 및 제어 원리

●기계 부품과 유압 시스템이 함께 작동하여 장애물 제거 작업을 완료합니다. 지지대, 와이어 로프 및 윈치 메커니즘은 변속기 및 연결 장치를 통해 차량을 들어 올리고, 당기고, 운반할 수 있도록 합니다.

●제어 시스템은 일반적으로 전기-유압 결합 제어 방식을 사용하여 수동 또는 원격 제어 작동을 가능하게 함으로써 더욱 편리하고 유연한 작동을 제공합니다.

♦유압 시스템 안전 장치: 작동 중 정격 부하를 초과하는 부하로 인한 부품 손상을 방지하는 유압 과부하 보호 밸브가 포함되어 있으며, 유압 잠금 장치 및 압력 유지 장치가 장착되어 있습니다.

♦경고 및 보호 장치: 작동 중 주변 차량과 인원에게 길을 비켜주도록 경고등과 부저가 자동으로 작동하며, 야간 운행 시 시인성을 높이기 위해 상부 구조물의 주요 부분에 반사 표시가 되어 있습니다.

♦구조적 안전성: 고강도 프레임과 충돌 방지 및 충격 흡수 설계가 핵심 상부 구조 부품을 보호하며, 인양 및 견인 메커니즘은 내마모성 및 내식성 재질로 제작되었습니다.

» Ⅱ. 제품 매개변수 3톤 평판형 도로 복구 트럭 상부 구조:

» Ⅲ.제품 상세 소개:

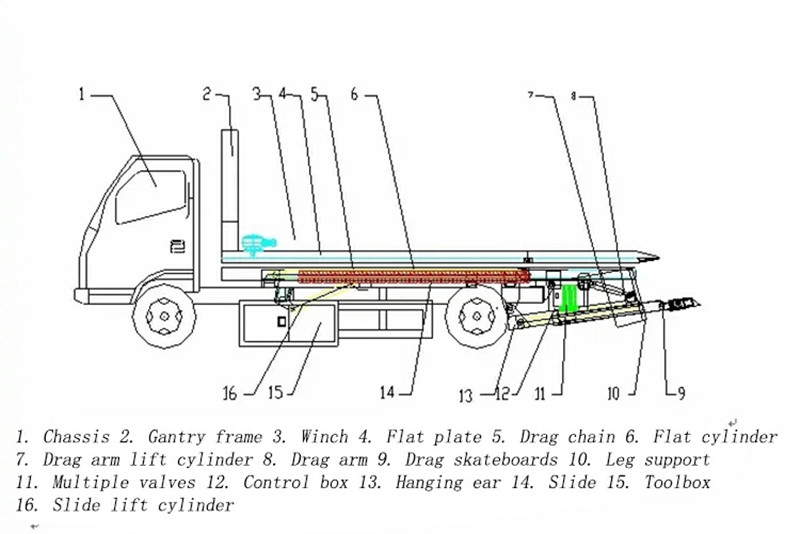

1. 상부구조 및 구성 요소

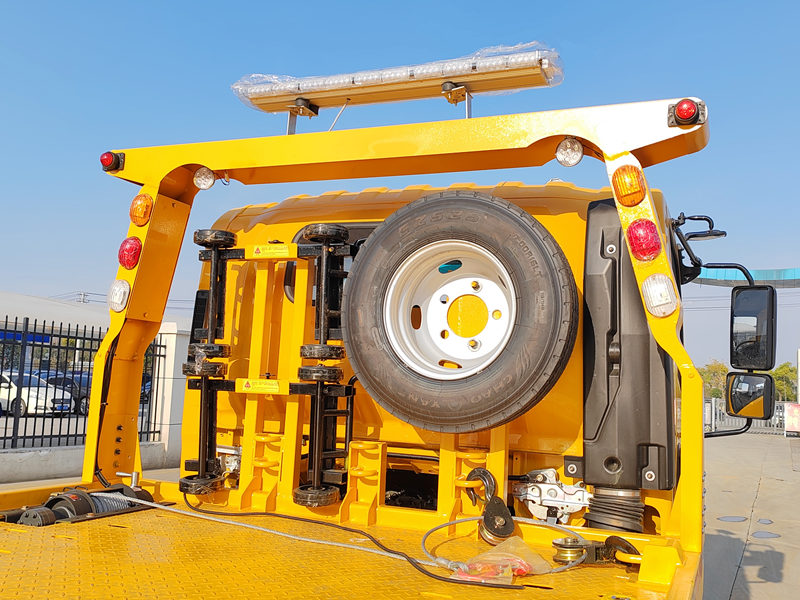

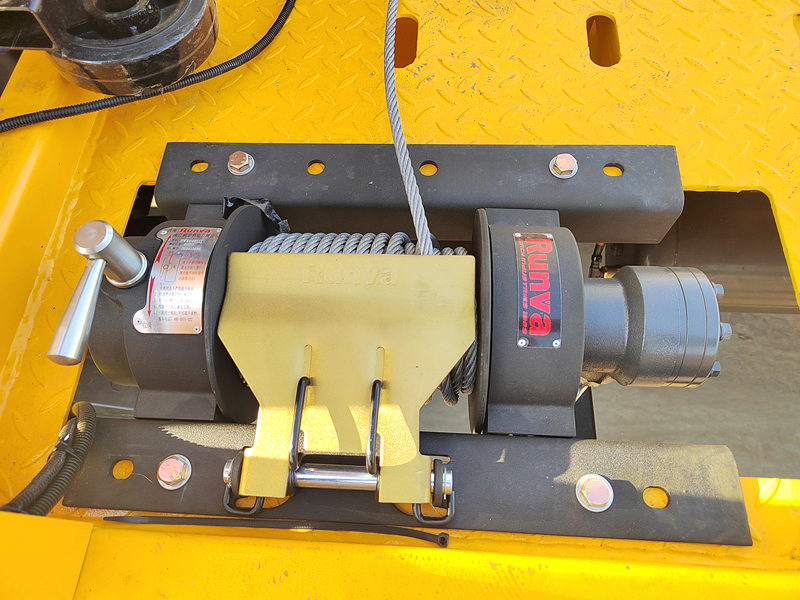

●견인차의 상부 구조는 주로 지지대, 적재함, 윈치, 유압 시스템, 보조 아웃리거 및 제어 장치로 구성됩니다.

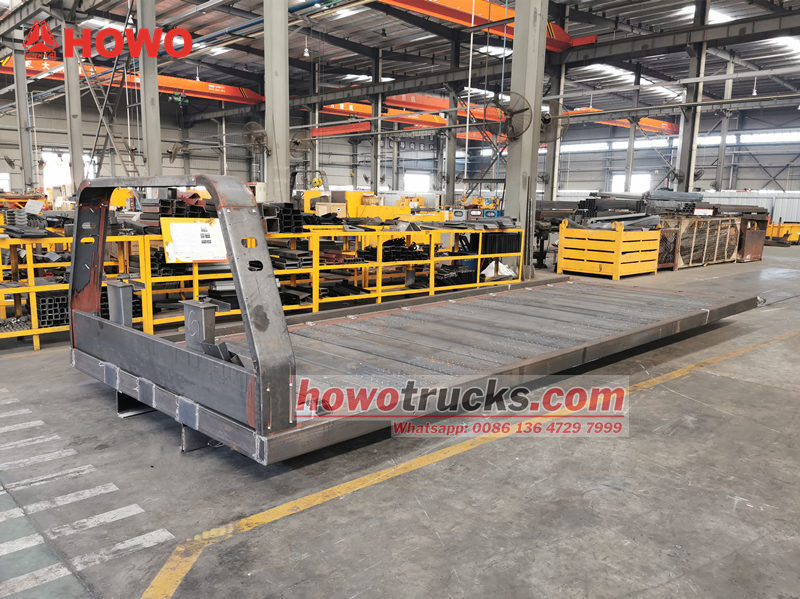

●지지대는 고강도 강판을 용접하여 견고한 구조와 뛰어난 하중 지지력을 제공합니다. 적재함 표면에는 미끄럼 방지 홈이 있어 적재 및 운송 중 안전성과 안정성을 보장합니다.

●유압 시스템은 상부 구조물의 핵심 동력원입니다. PTO(동력인출장치)에 의해 구동되는 이 시스템은 다양한 메커니즘의 들어올리기, 내리기, 견인 동작을 제어하여 유연하고 신속한 작동을 보장합니다.

2. 성능 및 작동

♦견인 트럭의 상부에는 수입 다방향 밸브, 카운터밸런스 밸브 및 고강도 유압 실린더가 장착된 전기 유압식 제어 시스템이 통합되어 있습니다. 이를 통해 수동 및 원격 제어 작동이 모두 가능하여 편리한 조작과 다양한 작업 환경에 대한 적응성을 제공합니다.

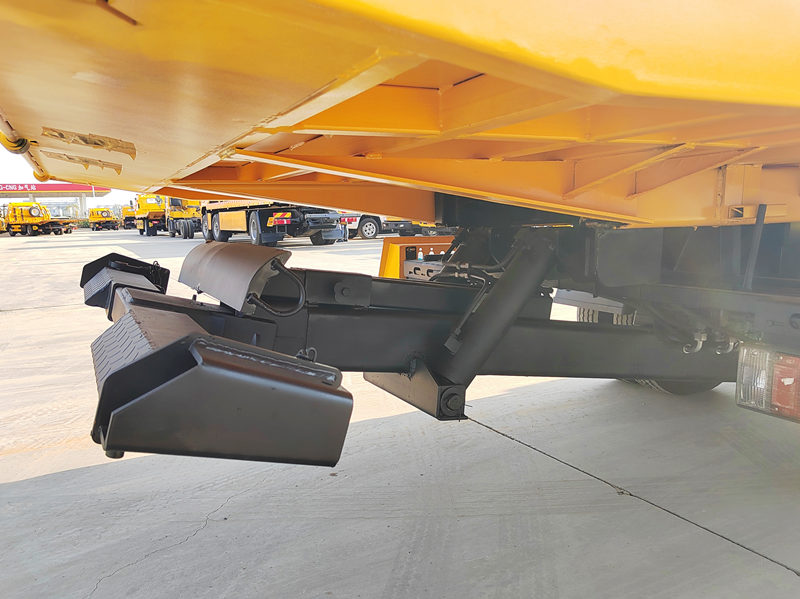

♦붐과 윈치는 독립적으로 또는 함께 작동하여 들어올리기, 견인, ​​들어 올리기, 끌어당기기 등 다양한 기능을 수행할 수 있습니다. 붐의 각도와 길이는 유압 실린더로 제어되어 장애물과의 간격 및 거리를 유연하게 조절할 수 있습니다.

3. 제품 특징 및 장점

➤슈퍼스트럭처 평판형 도로 복구 트럭은 합리적인 구조, 안정적인 성능 및 효율적인 작동을 특징으로 합니다.

➤이 차량은 고품질 유압 부품을 사용하여 탁월한 밀봉성, 낮은 고장률 및 손쉬운 유지 보수를 보장합니다.

➤이 상부 구조는 사용자 친화적인 디자인과 안전하고 직관적인 작동 방식을 갖추고 있으며, 도심 도로 구조, 교통사고 처리, 불법 주차 차량 견인 등 다양한 시나리오에 적합합니다.
