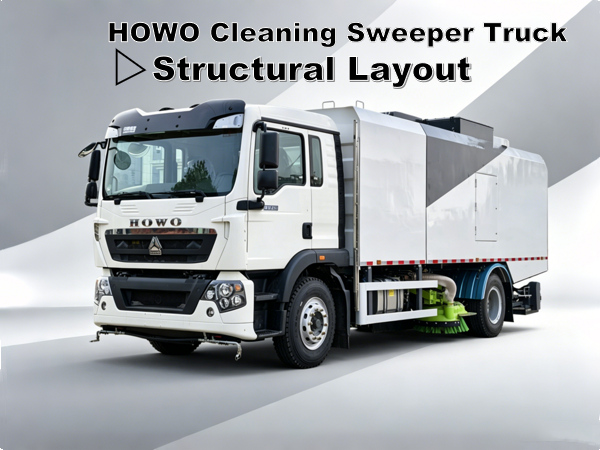

HOWO 청소차 구조 배치도

HOWO 청소차는 현대 위생 관리의 핵심 특수 장비로서, 청소, 진공 청소, 고압 세척 및 도로 표면 세척 기능을 통합적으로 제공합니다. 도로 쓰레기 청소, 먼지 억제, 연석 세척 등 여러 작업을 한 번에 수행할 수 있어 도로 먼지를 효과적으로 억제하고 대기 질을 개선하며, 도시의 정상화되고 수준 높은 위생 관리와 장기적인 생태 환경 관리에 기여합니다.

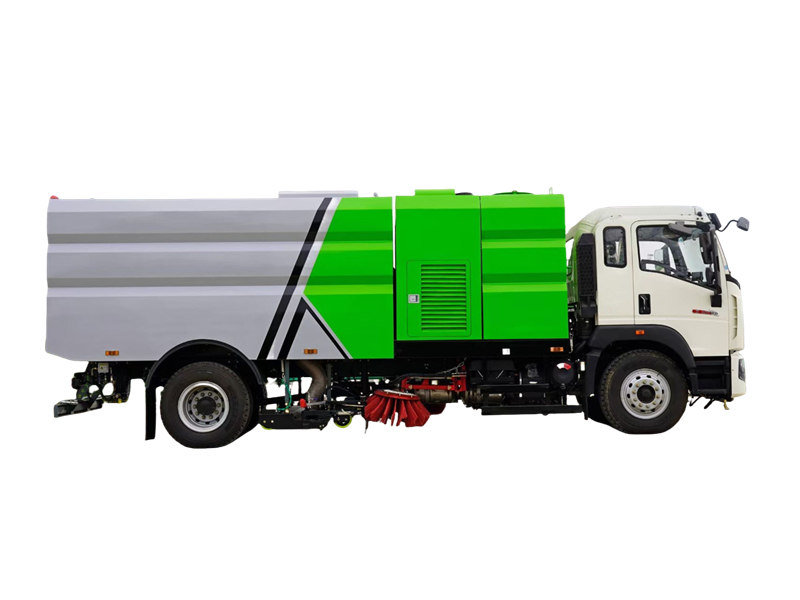

⇒ 차량 전체 배치도:

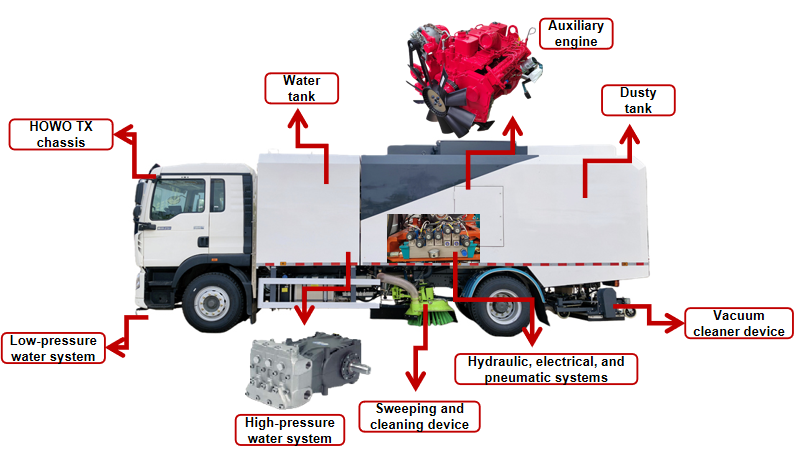

HOWO 청소 트럭의 배치도를 보면, 상부 구조는 차체, 섀시 플랫폼, 청소 및 세척 장치, 집진 장치, 동력 시스템, 고압수 시스템, 저압수 시스템, 살수 시스템, 유압 시스템, 전기 시스템 및 공압 시스템으로 구성되어 있음을 알 수 있습니다. 작업 장치는 중앙에 배치된 두 개의 청소 디스크, 중앙에 위치한 넓은 흡입 노즐, 그리고 V자형 스프레이 바를 채택하고 있습니다.

1. 탱크 조립 배치 최적화:

● 깨끗한 물 탱크는 발전 시스템 앞에 독립적으로 설치되어 발전 시스템 소음과 전자기파가 운전실에 미치는 영향을 줄입니다.

● 깨끗한 물탱크의 또 다른 부분이 쓰레기통에 통합되어 공간 활용도가 향상되고 쓰레기통 용량은 6m³로, 물탱크 용량은 5m³로 늘어났습니다.

● 쓰레기통 내부에는 빠른 세척과 자가 세척을 위해 고유량, 고압 노즐이 설치되어 있습니다.

● 깨끗한 물탱크와 쓰레기통 모두 스테인리스강으로 제작되어 뛰어난 내식성을 제공하며 구조 부품의 수명을 연장합니다.

● 삼각형 곡선 디자인과 상단의 접힌 모서리는 날카로운 각도를 피하여 전체적으로 참신하고 세련된 외관을 완성합니다.

2. 적응형 제어 스위핑 장치:

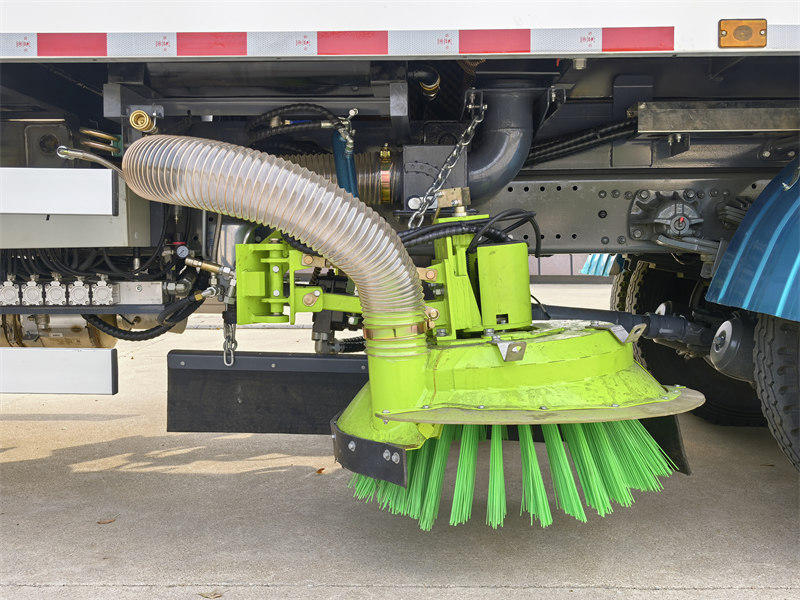

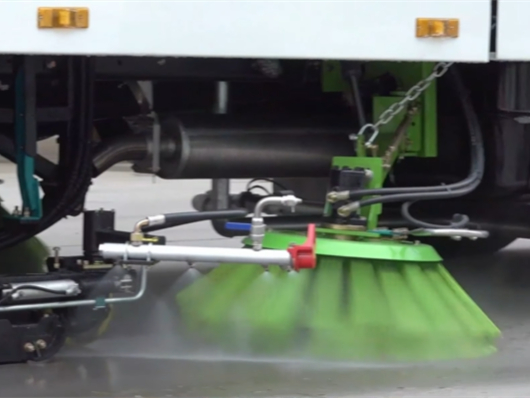

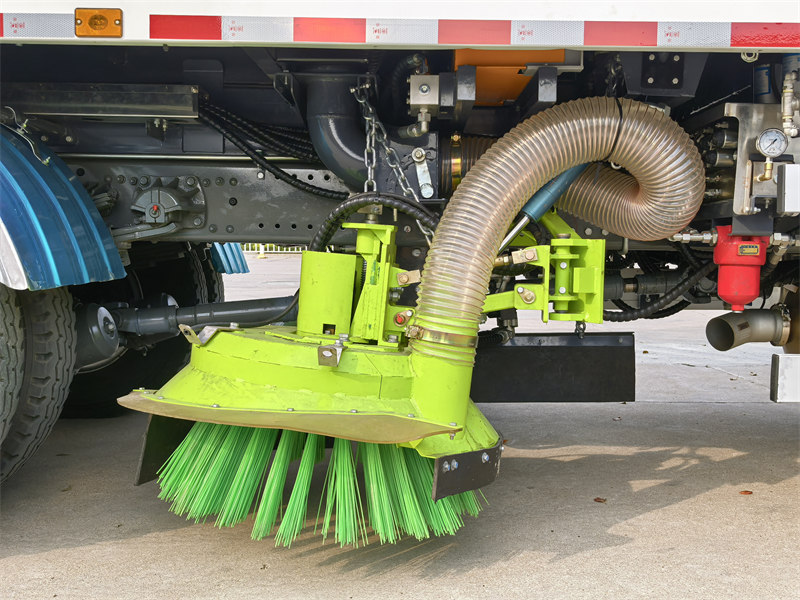

● 충돌 방지 설계: 좌우 회전 디스크와 스프레이 바 구조는 자동 장애물 회피 보호 및 재설정 기능을 갖추고 있어 견고한 장애물을 자동으로 회피할 수 있습니다.

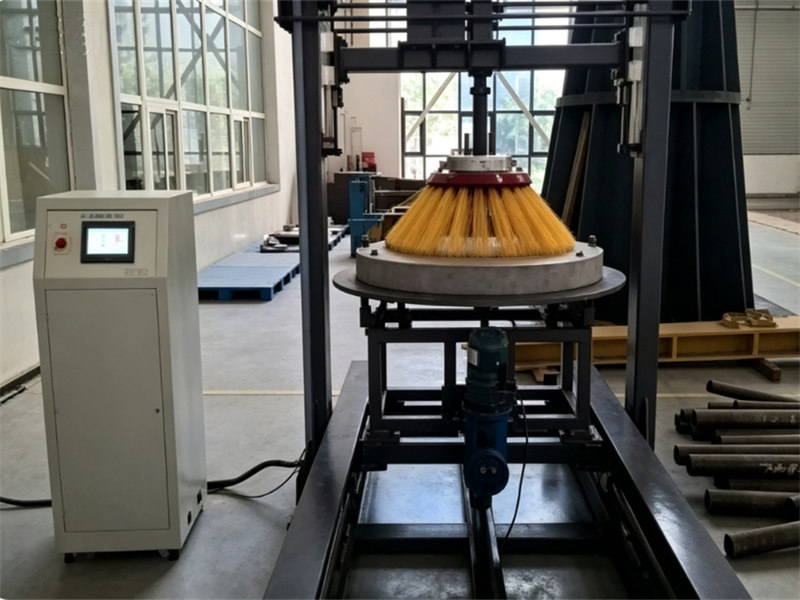

● 내마모성이 뛰어난 브러시: 폴리프로필렌, 폴리에틸렌 원료, 무기 충전제 및 첨가제의 비율을 조절함으로써 마찰력과 내마모성이 뛰어난 브러시 배합을 설계 및 개발하였다.

동시에 각 실험 배합에 대한 성능 테스트가 진행되었습니다. 나일론 기반 칫솔모는 수명이 100% 증가하여 사용자의 운영 비용을 50% 절감하는 효과를 보였습니다.

3. 고효율 집진 장치:

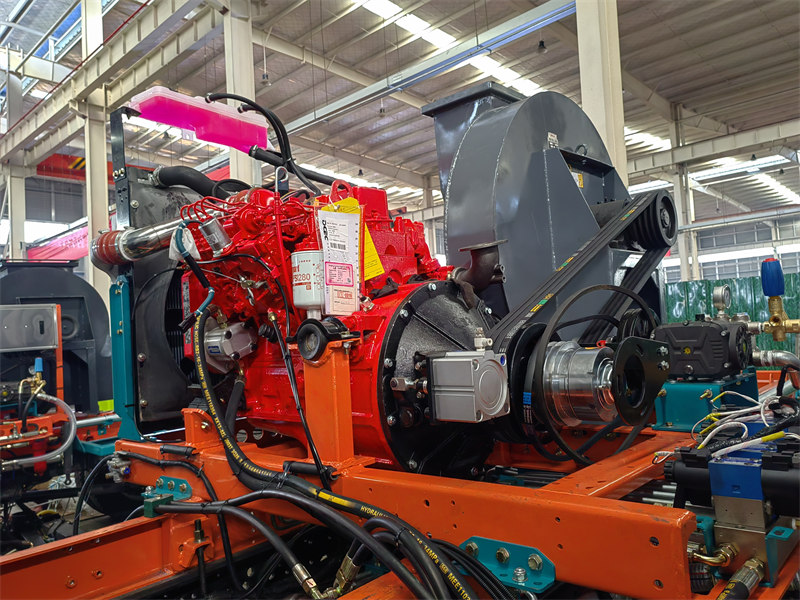

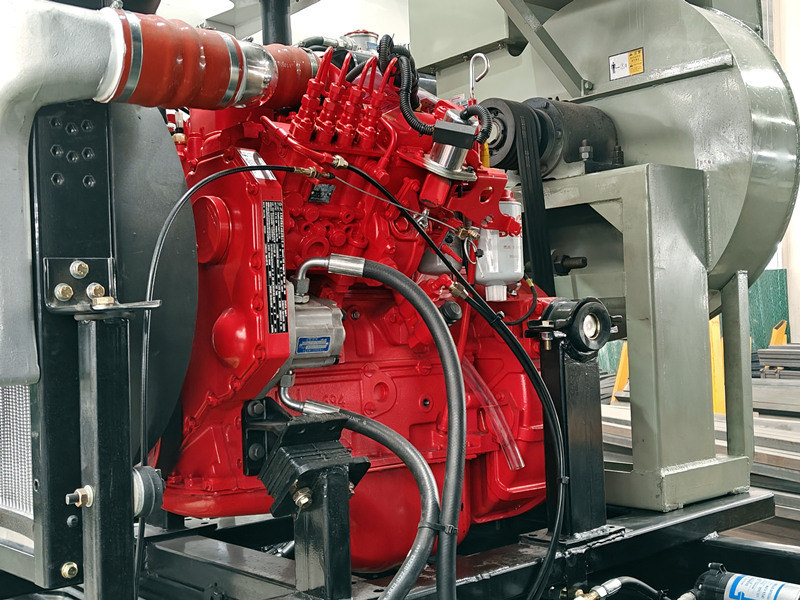

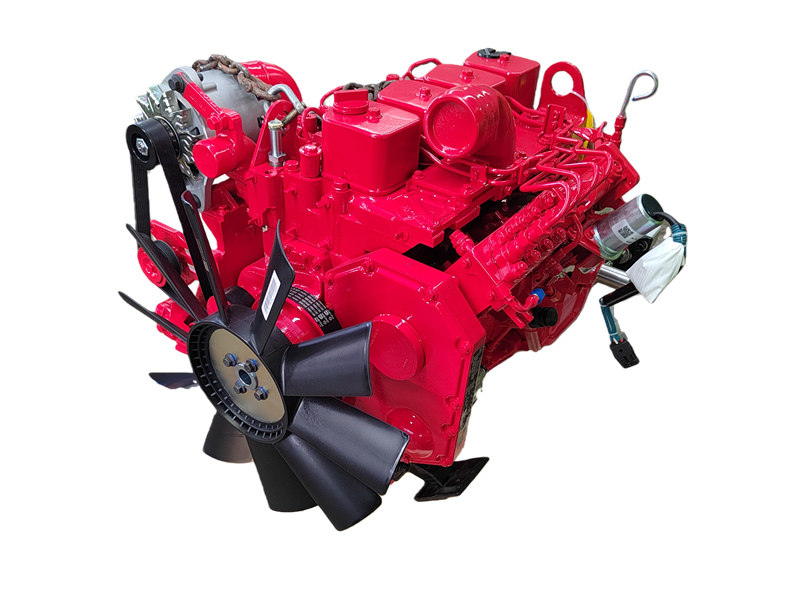

● 핵심 동력원, 보조 엔진:

공기 덕트 시스템은 청소기의 공압 이송 시스템의 기반입니다. 이 시스템은 흡입 노즐, 케이싱 덕트, 팬의 세 가지 주요 부분으로 구성되며, 이 요소들이 이물질의 흡입력을 결정합니다.

● 고효율 흡착컵:

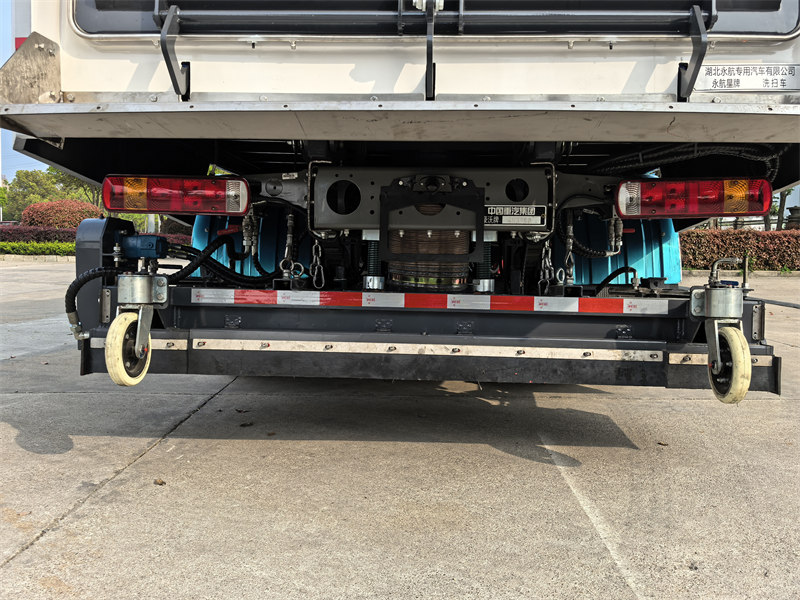

♦ 집진 장치는 차량 후방 차축 앞쪽에 위치하며, 부유식 흡입 노즐과 이중 공기 덕트 구조를 채택하고 있습니다.

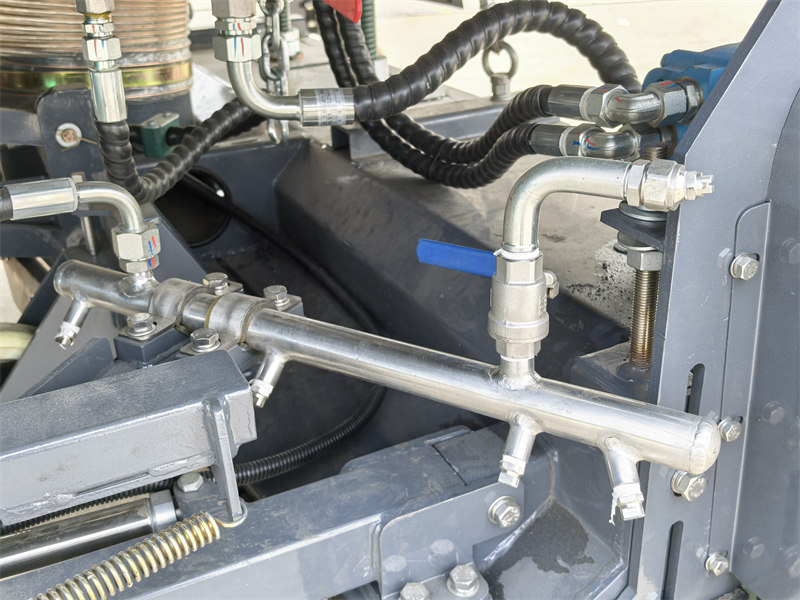

♦ 이 제품은 넓은 흡입 폭을 가지고 있으며, 내부에 고압 물 분사 장치가 통합되어 있고, 좌우 측면에도 물 분사 장치가 있습니다.

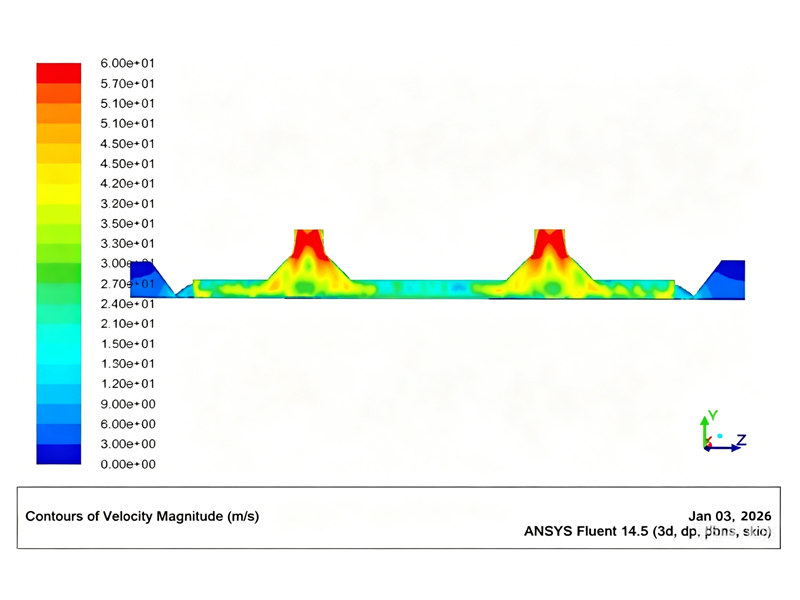

♦ 흡입 노즐 내부의 최적화된 공기 흐름 및 구조를 통해 흡입력이 향상되어 강력한 흡입력과 98%의 청소 효율을 제공합니다.

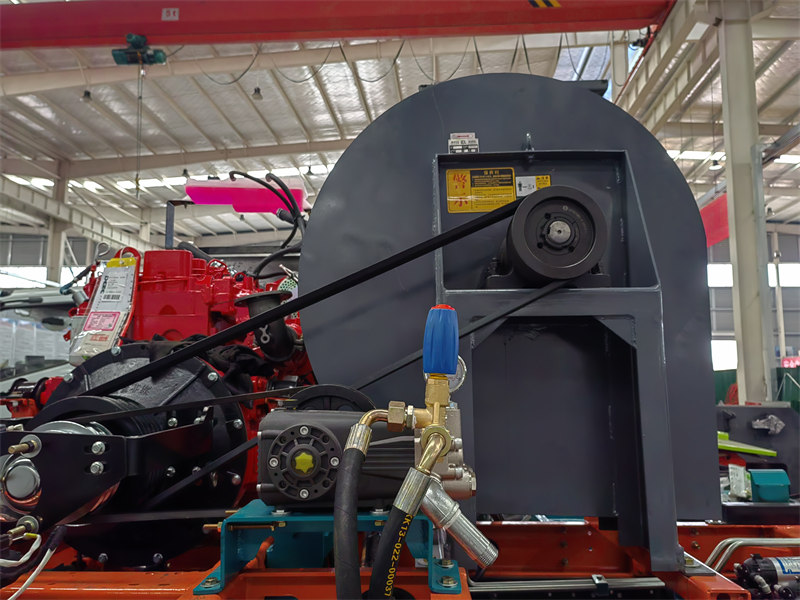

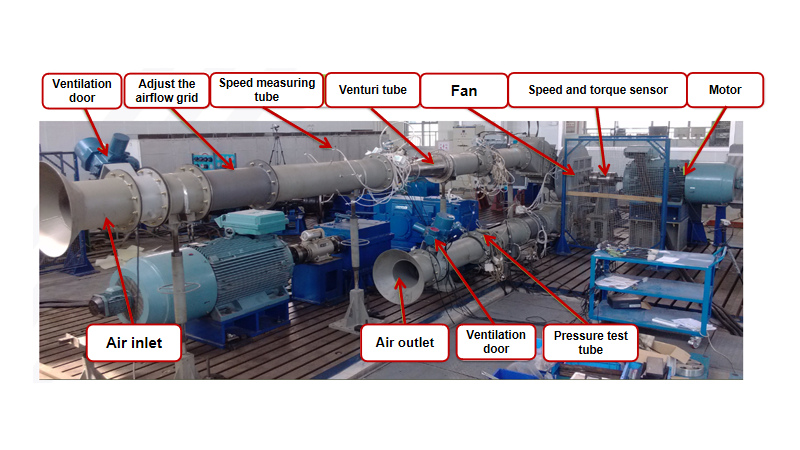

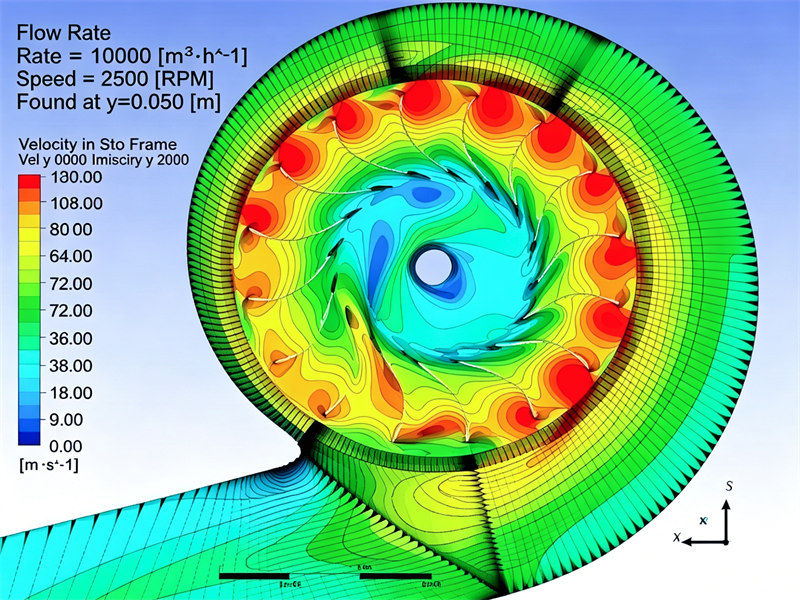

● 원심 팬:

♦ 자체 개발한 고압 원심 팬을 활용하여 최대 풍량은 시간당 12,000m³에 달합니다.

♦ 이 팬은 높은 총압력과 높은 효율을 자랑하며, 기계적 효율을 15% 이상, 공기압을 25% 향상시킵니다.

♦ 칼날은 특수강으로 만들어졌으며, 독특한 칼날 모양 덕분에 마모에 매우 강합니다.

4. 안전하고 신뢰할 수 있는 고압 급수 시스템:

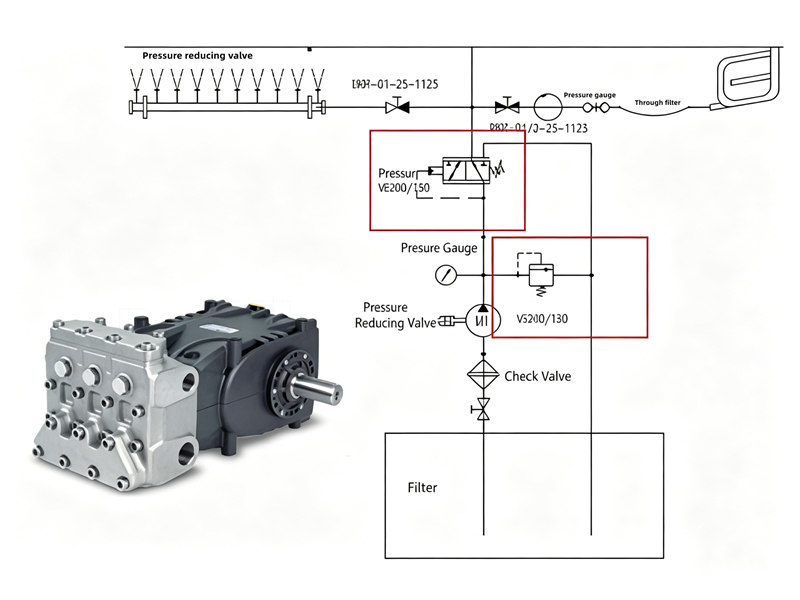

● 고압수 시스템에는 이중 과압 보호 장치가 있습니다.

♦ 1차 보호 장치는 5MPa로 설정된 언로딩 밸브를 통해 구현됩니다.

♦ 두 번째 단계의 보호는 7MPa로 설정된 오버플로우 밸브를 통해 이루어집니다.

휴대용 분무기가 분사 모드에서 밀폐 모드로 갑자기 전환될 때 시스템 압력이 급격히 증가합니다. 이때 배출 밸브가 반응할 시간이 부족할 수 있으며, 이 경우 안전 밸브가 즉시 열려 워터 펌프 및 기타 급수 시스템 구성 요소의 더욱 안전하고 안정적인 작동을 보장합니다.

● 공압식 파이프 청소 기능:

♦ 고압 급수 시스템에는 겨울철 저온에서 급수 시스템 구성 요소가 얼지 않도록 하기 위해 빠른 연결 방식의 동결 방지 물 분사 장치 인터페이스가 장착되어 있습니다.

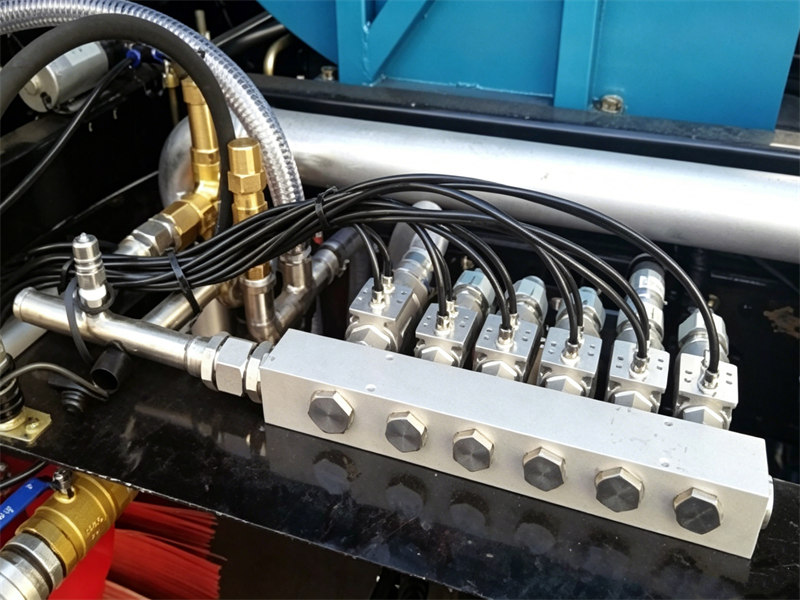

♦ 고압 급수 밸브는 공압식 일체형 급수 밸브 어셈블리를 사용하여 유지보수가 용이하고 신뢰성이 높습니다.

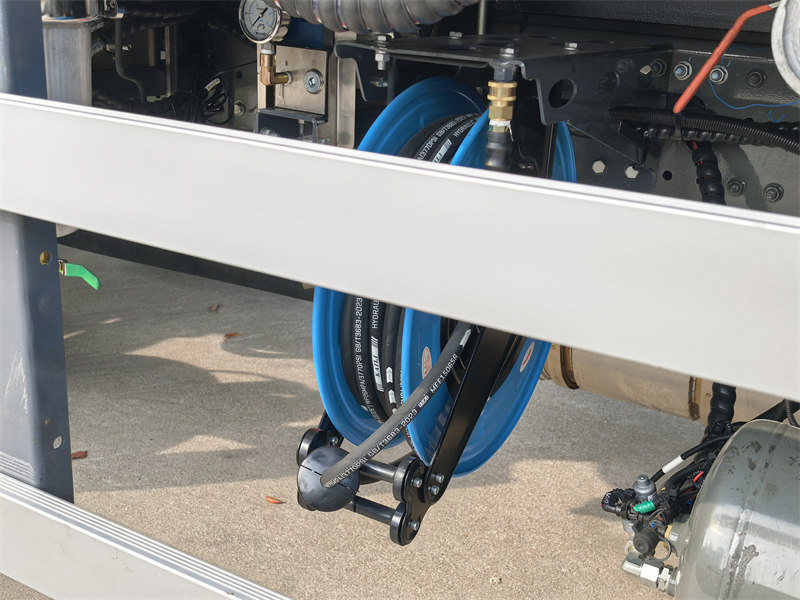

♦ 자동 호스릴과 고압 물총을 장착하여 특정 부위 청소 및 차량 정비 작업을 수행할 수 있습니다.

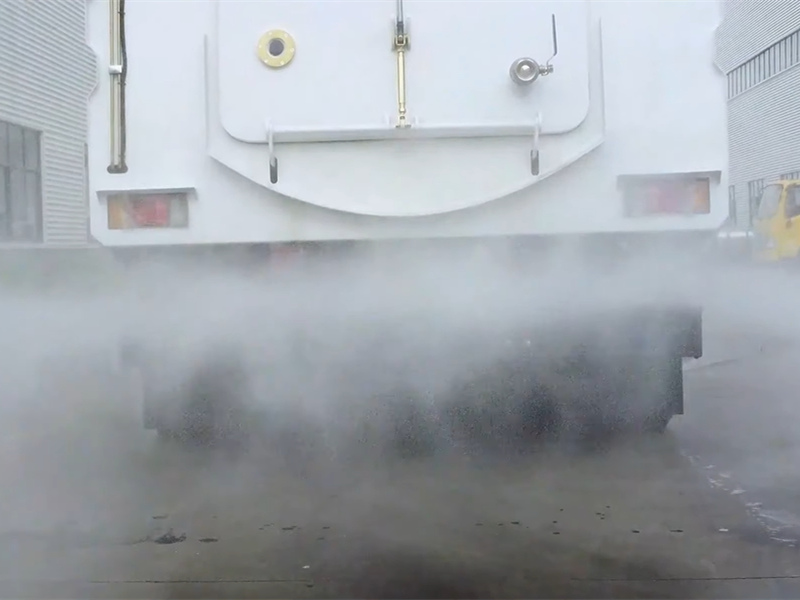

♦ 차량 후면에는 먼지 억제를 위한 후방 분무 시스템이 설치되어 있습니다.
